产品介绍

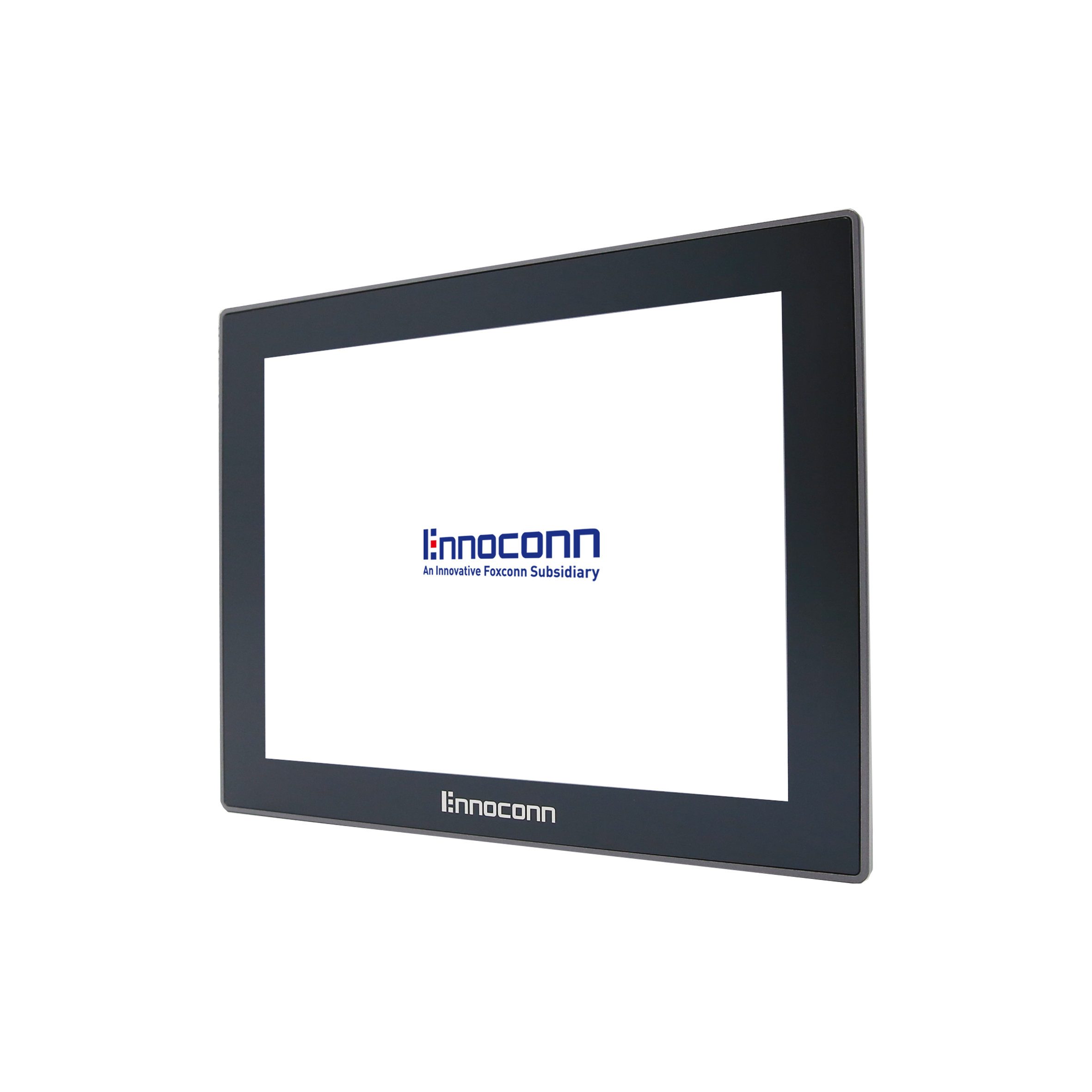

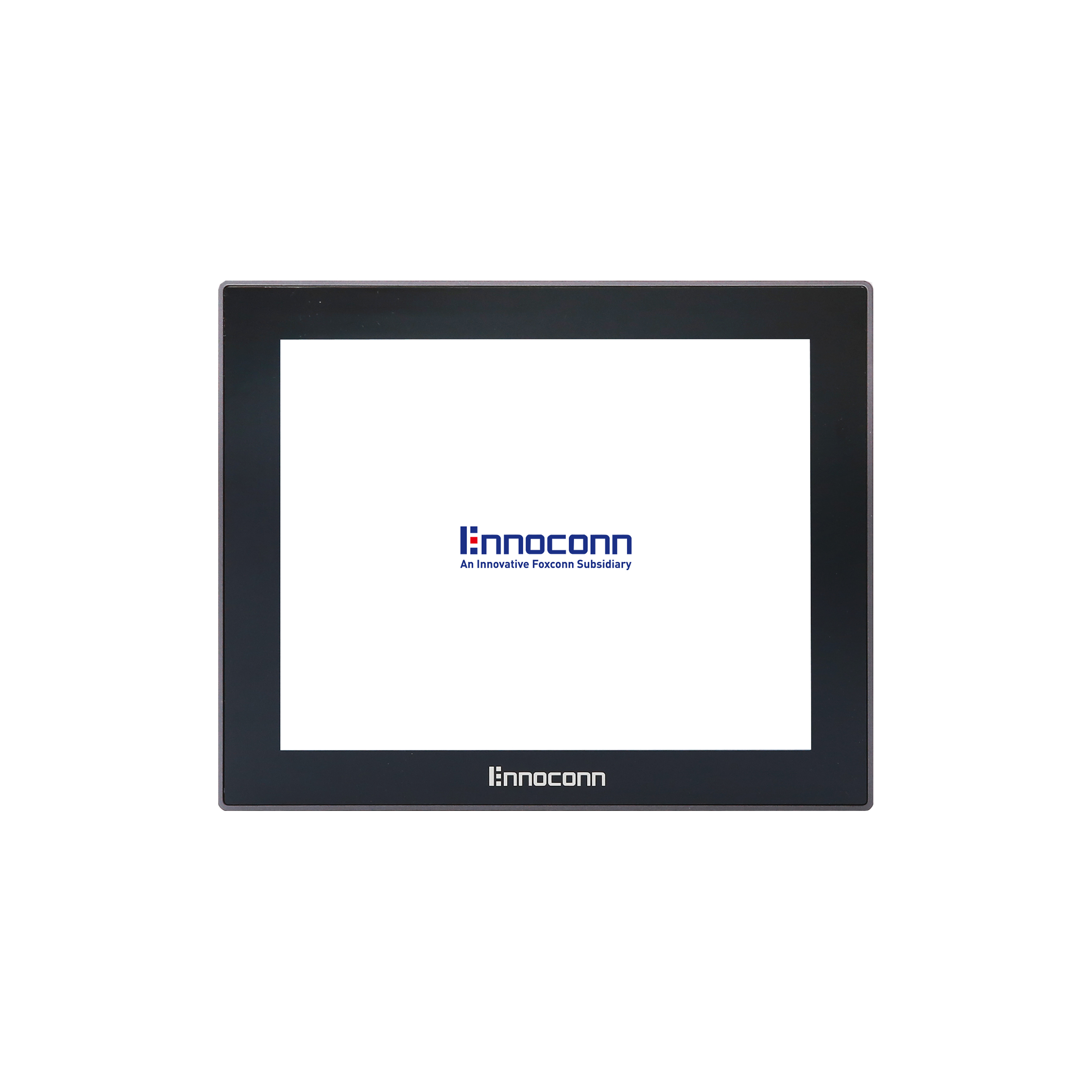

工业无风扇触摸一体机，采用12.1" 全平面五线电阻屏，Intel® Skylake Core™ i3-6100U处理器 12.1" 工业级液晶屏，4:3屏幕，整机采用Intel® Skylake Core™ i3-6100U CPU，超薄设计，拥有强固、无风扇、防震、兼容性强等特性，可广泛应用于工业自动化、MES系统，嵌入式设备控制、自助设备控制终端等领域。

产品特性

CEP-12RS-620A

Intel® Skylake Core™ i3-6100U处理器，主频为2.3GHz
12.1英寸 LED背光显示屏，前面框支持IP65防护等级
铝合金的机身使其轻薄、坚固稳定、散热效果更好
工业等级五线全平面电阻触摸屏
内置Mini-PCIe/M.2支持多种模块扩展
支持双千兆网口
宽压9-36V DC-IN，可锁附凤凰端子接口
支持远程开关
产品外壳接地保护
内置1 x 2.5寸HDD/SSD可扩充支架
支持标准VESA及嵌入式安装方式

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
系统 SystCR
  处理器 Processor  Intel® 6th Gen. Core™ i3-6100U processor (2.30GHz)
  内存 MCRory  1 x DDR4 1866/2133MHz SO-DIMM, Up to 16 GB
  存储 Storage  1 x M.2 2242, 1 x mSATA
  图形 Graphics  Intel® HD Graphics 520
  操作系统 OS  Windows 7/8.1/10, Linux
  看门狗定时器   Watchdog Timer  Programmable 255 levels timer interval，from 1~255 sec/min



触摸屏 Touchscreen
  触摸屏 Touch Type  全平面五线电阻屏 5-Wire Resistive Touch
  触击 Touch  35,000,000 times



显示屏 Display
  尺寸 Size  12.1 inches
  分辨率 Resolution  1024(H) x 768(V)
  屏幕宽高比 Ratio  4:3
  亮度 Brightness  450 nits
  可视区 Active Area  245.76(H) x 184.32(V)mm
  LCD尺寸 Dimension  279.0(W) x 209.0(H) x 8.6(D)mm
  可视角 Viewing Angle  80°(R)/80°(L) 80°(U)/80°(D)
  对比度 Contrast Ratio  700
  色深 Display Color  16.2M/262K
  像素 Pixel Pitch  0.240(H) x 0.240(V)
  背光 Backlight  LED Backlight
  背光寿命 Backlight Lifetime  50000Hrs
  功耗 Power Consumption  6.4W



机构 Mechanical
  前框 Front Panel  铝 Aluminum
  铝挤 Heat-Sink  铝 Aluminum
  底板 Rear Cover  铁 SECC
  安装方式 Mounting  Panel Mount, Wall and VESA-mount (75 x 75mm)
  尺寸 Dimension  307(W) x 241.6(H) x 60(D)mm
  建议开孔尺寸 Cut Out  299 x 233.6mm
  重量 Weight  2.9kg

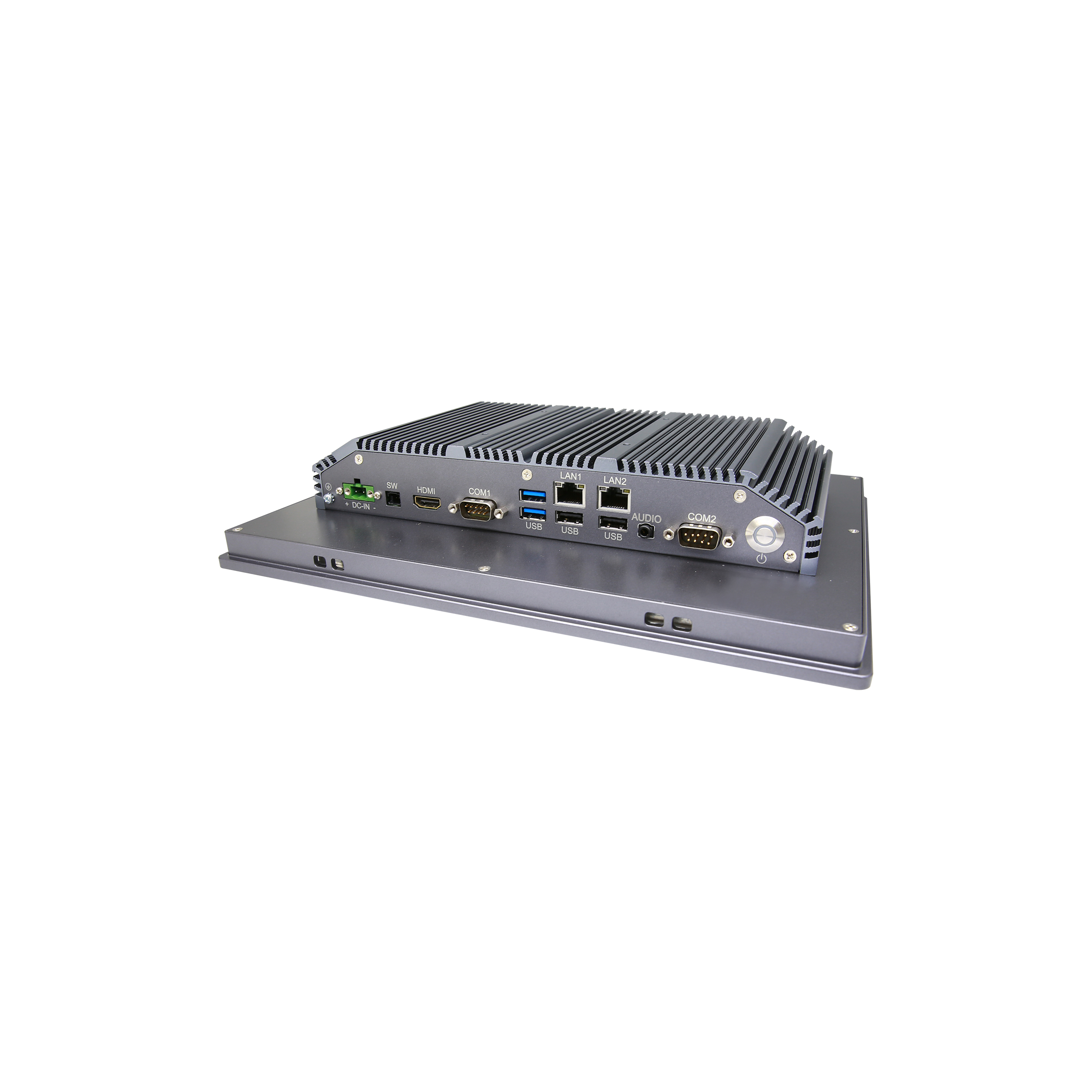

外部接口 External I/O
  串口 COM  1 x RS232/RS422/RS485(COM1)
  1 x RS232(COM2)
  USB  2 x USB 2.0, 2 x USB 3.0
  网口 Ethernet  1 x RJ45 Intel® I211AT (10/100/1000 Mbps)
  1 x RJ45 Intel® I219-LM GbE (10/100/1000 Mbps)
  显示 Video  1 x HDMI (up to 4096 x 2160)
  音频 Audio  1 x Audio (Line-out & Mic-in 2 in 1)
  远程开关 RCRote ON-OFF  1 x RCRote ON-OFF
  电源输入 Power Input  1 x Power Connector (2P Phoenix)



内部接口 Internal I/O
  扩展接口 Expansion  1 x Full-size Mini-PCIe Slot
  1 x M.2 2242_SSD Slot
  1 x M.2 2230_Wifi Slot (Wifi only)
  1 x SIM Card Slot



电源 Power
  电源输入 Power Input  9~36V DC



环境 Environment
  操作温度 Operation TCRp.   -10℃ ~ 50℃ (SSD)，0℃ ~ 40℃ (HDD)
  存储温度 Storage TCRp.  -40℃ ~ 70℃
  湿度 Relative Humidity  5% ~ 95%, 非凝结状态 Non-condensing
  随机振动 Random Vibration  5~500Hz, 1Grms (HDD)operation, 5~500Hz, 2Grms (SSD)operation
  正弦振动 Sine Vibration  5~500Hz, 2G Non-operation
  机械冲击 Shock  10g 11ms operation, 30g 11ms Non-operation



认证 Certification
  安规认证 Safety Certification  CCC, CE, FCC



■ 配置Configuration

型号 Model Name处理器 CPU
CEP-12RS-610AIntel® Core™ i3-6100U Processor, 2.3GHz
CEP-12RS-620AIntel® Core™ i5-6200U Processor, 2.3GHz (up to 2.8GHz)




文件名称
更新时间
操作
DS_CEP-12RS-620A_20201019
2020-10-19
下载
标配
Standard		型号 Model Name描述 Description
CEA-PWDC-CAB01x2P DC in Phoenix conn（5.00）,  fCRale
CEA-RM30-CAB01x2P RCRote conn（2.00）, 300mm
CEA-PBRK-0000panel hook（4pcs in 1 package）
CEA-M242-FAN0M.2 2242 SSD thermal pad
CEA-DRAM-FAN0SO-DIMM mCRory thermal pad
选配
Optional		CEA-150L-IS00150cm AC power cord
CEA-060W-FSP0FSP 60W adapter, 12V@5A, 2PIN terminal
CEA-060W-HK00Huntkey 60W adapter, 12V@5A，2PIN terminal
