CEP-10RS-J19A

CEP-10RS-J19A
  • CEP-10RS-J19A
  • CEP-10RS-J19A
  • CEP-10RS-J19A
询 价
产品介绍

工业无风扇触摸一体机，采用10.4" 全平面五线电阻屏，Intel BayTrail J1900平台 10.4" 工业级液晶屏，4:3屏幕，450nits，整机采用Intel® Celeron® J1900 CPU，超薄设计，拥有强固、无风扇、防震、兼容性强等特性，可广泛应用于工业自动化、嵌入式设备控制、自助设备控制终端、数控机床等领域。

产品特性

CEP-10RS-J19A

●支持Intel® Celeron® J1900高性能低功耗四核处理器，主频最大可以达到2.0GHz
●10.4寸 450nits高亮LED背光显示屏，前面框支持IP65防护等级
●铝合金的机身使其轻薄、坚固稳定、散热效果更好
●工业等级五线全平面电阻触摸屏
●内置mini-PCIe/M.2支持多种模块扩展
●支持双千兆网口
●宽压9-36V DC-IN，可锁附凤凰端子接口
●支持远程开关
●产品外壳接地保护
●支持标准VESA及嵌入式安装方式

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
系统 SystCR
  处理器 Processor  Intel® Bay Trail Celeron® J1900 processor (2.00 GHz)
  内存 MCRory  1 x DDR3L 1333/1600 SO-DIMM slot, up to 8GB
  存储 Storage  1 x M.2 2242 (support SSD only)/1 x mSATA
  图形 Graphics  Intel® HD Graphics for Intel® Atom® Processor Z3700 Series
  操作系统 OS  Windows 7/8.1/10, Linux
  看门狗定时器 Watchdog Timer  Programmable 255 levels timer interval, from 1~255 sec/min


触摸屏 Touchscreen
  触摸屏 Touch Type  全平面五线电阻屏 5-Wire Resistive Touch
  触击 Touch  35,000,000 times


显示屏 Display
  尺寸 Size  10.4 inches
  分辨率 Resolution  1024(H) x 768(V)
  屏幕宽高比 Ratio  4:3
  亮度 Brightness  450 nits
  可视区 Active Area  210.432(H) x 157.824(V)mm
  LCD尺寸 Dimension  230 (W) x 175.8 (H) x 5.7 (D)mm
  可视角 Viewing Angle  80°(T)/80°(B)80°(L)/80°(R)
  对比度 Contrast Ratio  1200
  色深 Display Color  16.7M/262K
  像素 Pixel Pitch  0.2055(H) x 0.2055(V)
  背光 Backlight  LED Backlight
  背光寿命 Backlight Lifetime  50000Hrs
  功耗 Power Consumption  4.755W


机构 Mechanical
  前框 Front Panel  铝 Aluminum
  铝挤 Heat-Sink  铝 Aluminum
  底板 Rear Cover  铁 SECC
  安装方式 Mounting  Panel Mount, Wall and VESA-mount (75 x 75mm)
  尺寸 Dimension  272.9(W) x 217.9(H) x 60(D)mm
  建议开孔尺寸 Cut Out  264.9 x 209.9mm
  重量 Weight  2.6kg

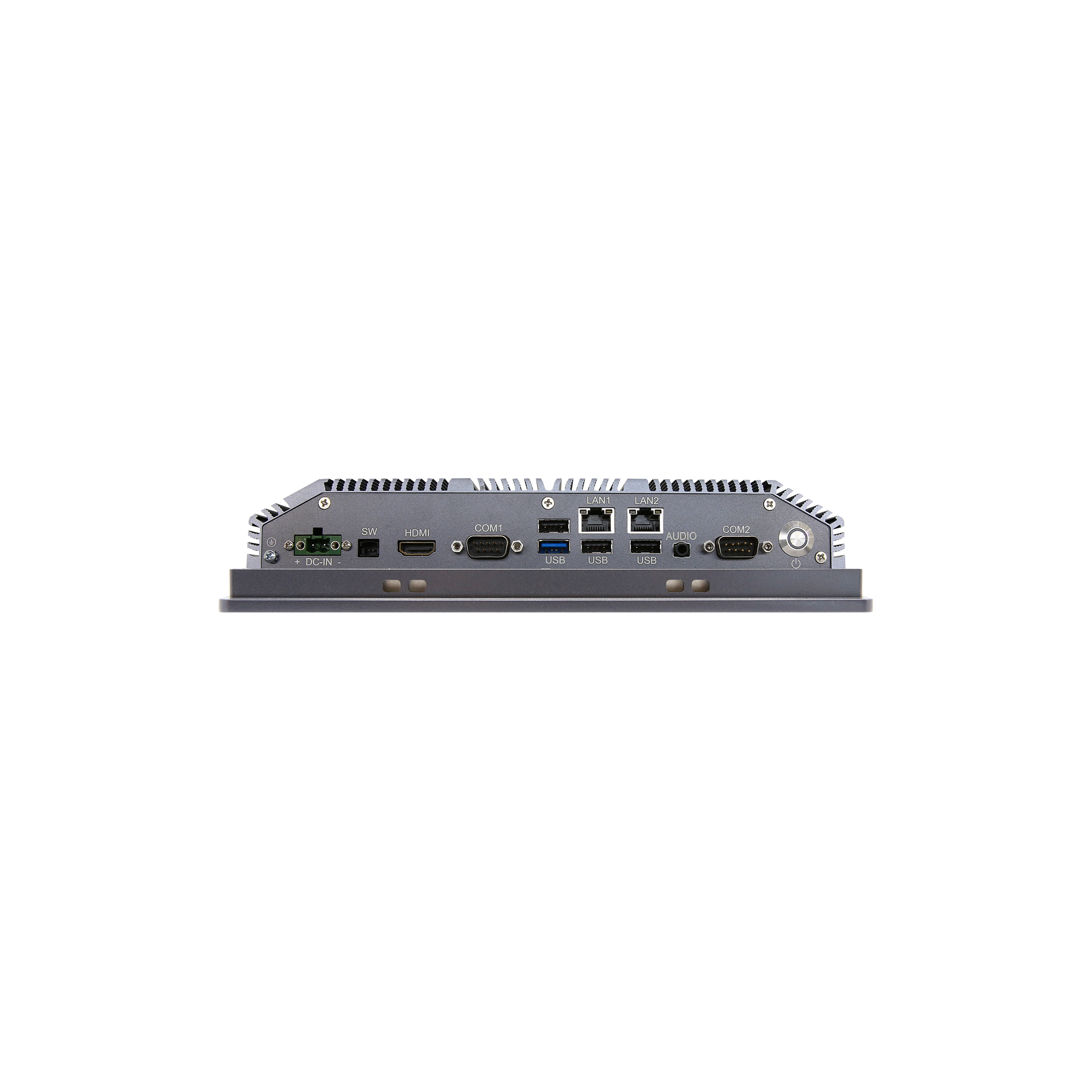

外部接口 External I/O
  串口 COM  2 x RS232/RS422/RS485(COM1~2)
  USB  3 x USB 2.0, 1 x USB 3.0
  网口 Ethernet  2 x Intel® I211AT GbE (10/100/1000 Mbps)
  显示 Video  1 x HDMI (up to 1920 x 1200)
  音频 Audio  1 x Audio (Line-out & Mic-in 2 in 1)
  远程开关 RCRote ON-OFF  1 x RCRote ON-OFF
  电源输入 Power Input  1 x Power Connector (2P Phoenix)


内部接口 Internal I/O
  扩展接口 Expansion  1 x full-size Mini-PCIe Slot (Co-Lay with M.2_SSD)
  1 x M.2_SSD Slot(1 x SSD only)
  1 x M.2_WIFI Slot (WIFI only)
  1 x SIM Card Slot


电源 Power
  电源输入 Power Input  9~36V DC


环境 Environment
  操作温度 Operation TCRp.  -10℃ ~ 60℃ (SSD)
  存储温度 Storage TCRp.  -40℃ ~ 70℃
  湿度 Relative Humidity  5% ~ 95%, 非凝结状态 Non-condensing
  随机振动 Random Vibration  5~500Hz, 2Grms (SSD)operation
  正弦振动 Sine Vibration  5~500Hz, 2G Non-operation
  机械冲击 Shock  10g 11ms operation, 30g 11ms Non-operation


认证 Certification
  安规认证 Safety Certification  CCC, CE, FCC




文件名称
更新时间
操作
DS_CEP-10RS-J19A_20201019
2020-10-19
下载
标配
Standard		型号 Model Name描述 Description
CEA-PWDC-CAB01x2P DC in Phoenix conn（5.00）,  fCRale
CEA-RM30-CAB01x2P RCRote conn（2.00）, 300mm
CEA-PBRK-0000panel hook（4pcs in 1 package）
CEA-DRAM-FAN0SO-DIMM mCRory thermal pad
CEA-M242-FAN0M.2 2242 SSD thermal pad
选配
Optional		CEA-150L-IS00150cm AC power cord
CEA-060W-FSP0FSP 60W adapter,  12V@5A, 2PIN terminal
CEA-060W-HK00Huntkey 60W adapter, 12V@5A，2PIN terminal
