CES-4H81-A221（Preliminary）
  • CES-4H81-A221（Preliminary）
  • CES-4H81-A221（Preliminary）
询 价
产品介绍

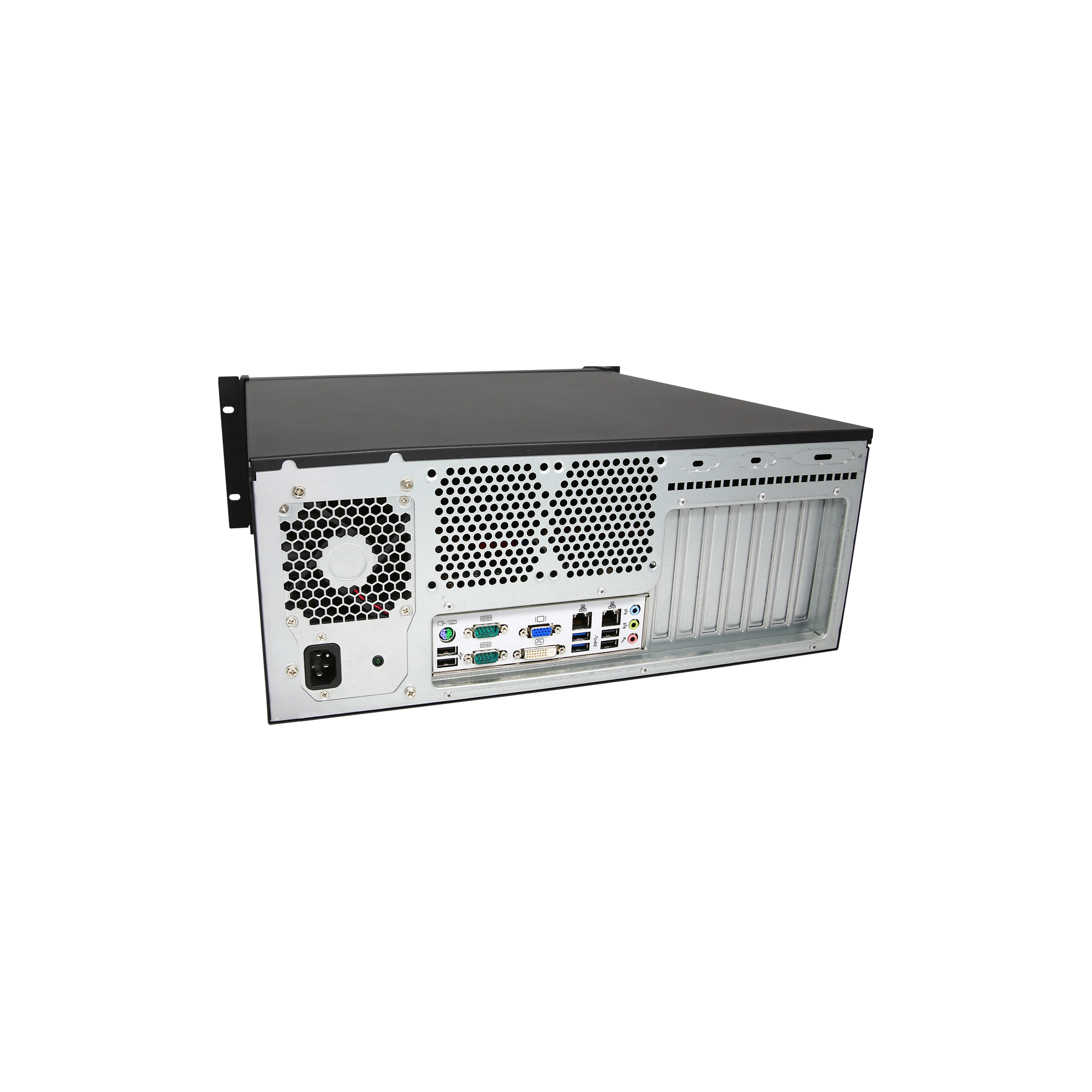

4U 标准上架式工业计算机, 双显(VGA/DVI-D)，双网，8 x USB，2 x COM，多扩展。 系统 采用Intel® 4th Gen. Core™ i3/i5/i7, Pentium®/Celeron® 高性能处理器，搭配H81 ATX 主板, 具备标准尺寸、高性能、高性价比等特性; 该机箱结构强固, 性能卓越，可锁附前门板，防止未经授权的操作。主要应用领域：金融、智能制造、电力、交通、工业自动化等领域。

产品特性

CES-4H81-A221（Preliminary）

支持 Intel® 4th Gen. Core™ i3/i5/i7, Pentium®/Celeron® 高性能处理器
采用H81芯片组
支持双千兆网口
支持VGA、DVI双屏异显
内置PCI,PCIe插槽，支持多种模块扩展
抗震动磁盘架设计，可支持3个5.25寸光驱、1个2.5"SSD、4个HDD硬盘[ 4 x 3.5"/（2 x 3.5"+ 2 x 2.5"）]
前部可访问 USB接口，更易于数据传输
海岸线上的USB端口支持Ennoconn USB SR Pro技术

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
系统 SystCR
  处理器   Processor   Intel® 4th Gen. Core™ i3/i5/i7, Pentium®, Celeron® processor, LGA1150 Socket
  芯片 Chipset  Intel® H81 Chipset
  内存 MCRory  DDR3-1333/1600MHz, 2 x UDIMM Slot, up to 16GB
  图形 Graphics  Intel® HD Graphics, dual display
  存储 Storage  2 x SATA 2.0, 1 x SATA 3.0, 1 x M.2(2242/2280)
  操作系统 OS  Windows XP (limited function)/7/8/10, Linux
外部接口 External I/O
  网口 Ethernet  2 x RJ45 Intel i211AT GbE (10/100/1000 Mbps)
  显示 Video  1 x VGA: max resolution up to 1920 x 1200
  1 x DVI-D: max resolution up to 1920 x 1200
  音频 Audio  1 x Line-in, 1 x Line-out, 1 x Mic-in
  串口 COM  2 x RS232/RS422/RS485(with auto flow control, with Power 5V/12V)
  USB  6 x USB 2.0, 2 x USB 3.0(Support Ennoconn USB SR Pro Technology)
  PS/2  1 x PS/2(mini-DIN-6)
  按钮 Button  1 x Power Button, 1 x Reset Button
  指示灯 LED  1 x Power LED, 1 x HDD LED
内部接口 Internal I/O
  扩展接口 Expansion  1 x PCIe X 16 Slot, 2 x PCIe X 4 Slot(X 1 Link), 4 x PCI Slot
  USB  2 x USB 2.0 (Type A + Pin header)
  风扇 FAN  1 x CPU Fan, 2 x SystCR Fan
  GPIO  1 x 16-bit GPIO
  串口 COM  2 x RS232/RS485, 2 x RS232
环境 Environmental
  操作温度 Operating TCRp.  0℃ ~ 40℃
  存储温度 Storage TCRp.  -20℃ ~ 60℃
  湿度 Relative Humidity  5% ~ 95%, 非凝结状态Non-condensing
  随机振动 Random Vibration  5~500Hz, 1Grms (HDD)operation
  正弦振动 Sine Vibration  5~500Hz, 2G Non-operation
  机械冲击 Shock  10G @ 11ms operation
电源 Power
  电源输入 Power Input  100~240V(AC)
  电源功耗 Power Watt  300W
机构 Mechanical
  外观 Housing  SGCC
  尺寸 Dimension  455(L) x 427(W) x 178(H)mm
  重量 Weight  15kg(约)
  安装方式 Mounting  机柜式 (Rack-Mount)
认证 Certification
  安规认证 Safety Certification  CCC




文件名称
更新时间
操作
DS_CES-4H81-A221（Preliminary）_20201019
2020-10-19
下载

标配

Standard

型号 Model Name描述Description
CEA-150L-IS003750px AC power cord
CEA-SA40-CAB01xSATA, 1x7P, 400mm, w/o lock, 180°/180°
选配
Optional		型号 Model Name描述Description
CEA-PS50-ATX1Liteon power supply, input 100~240V 500W
