CES-4H81-A210

CES-4H81-A210
  • CES-4H81-A210
  • CES-4H81-A210
  • CES-4H81-A210
  • CES-4H81-A210
询 价
产品介绍

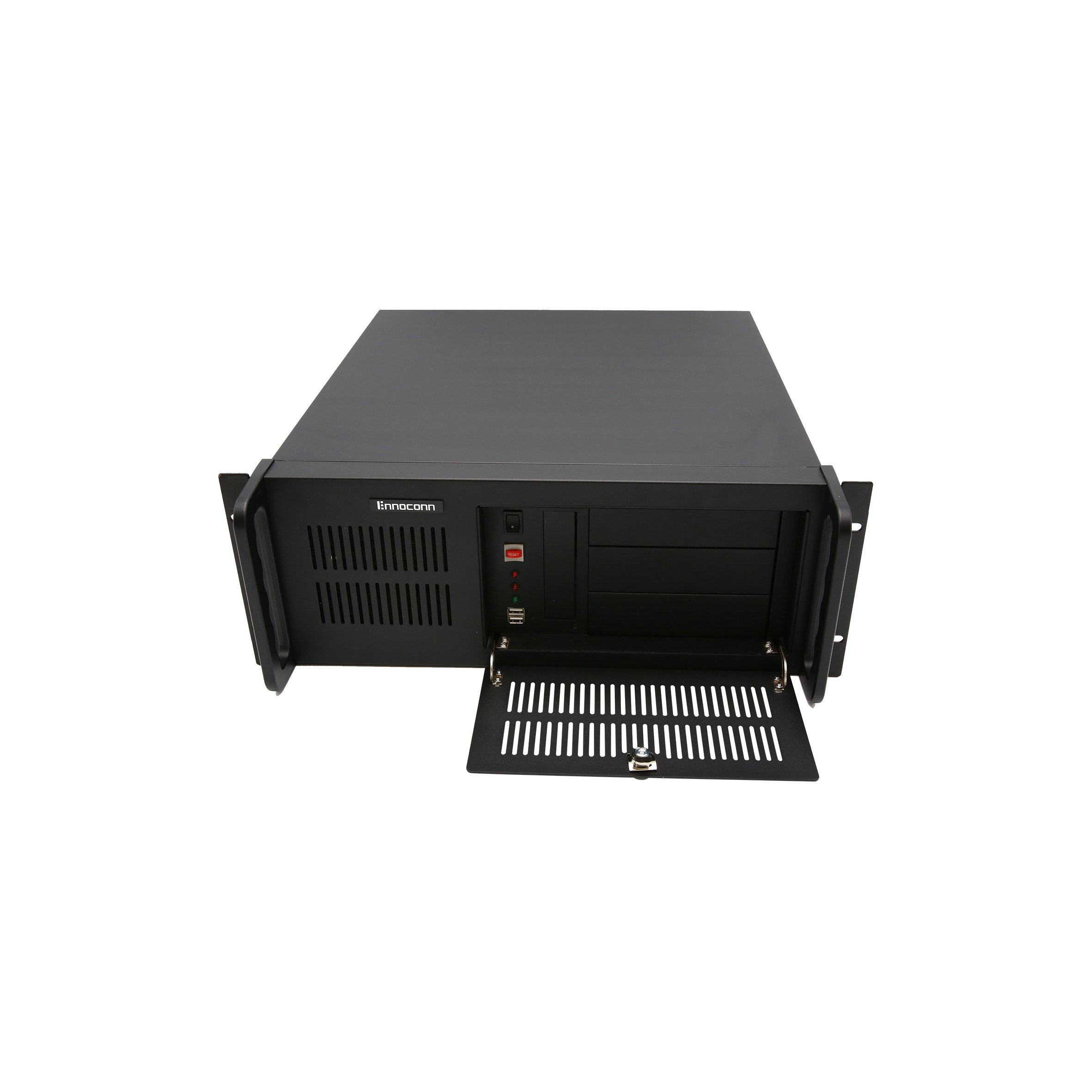

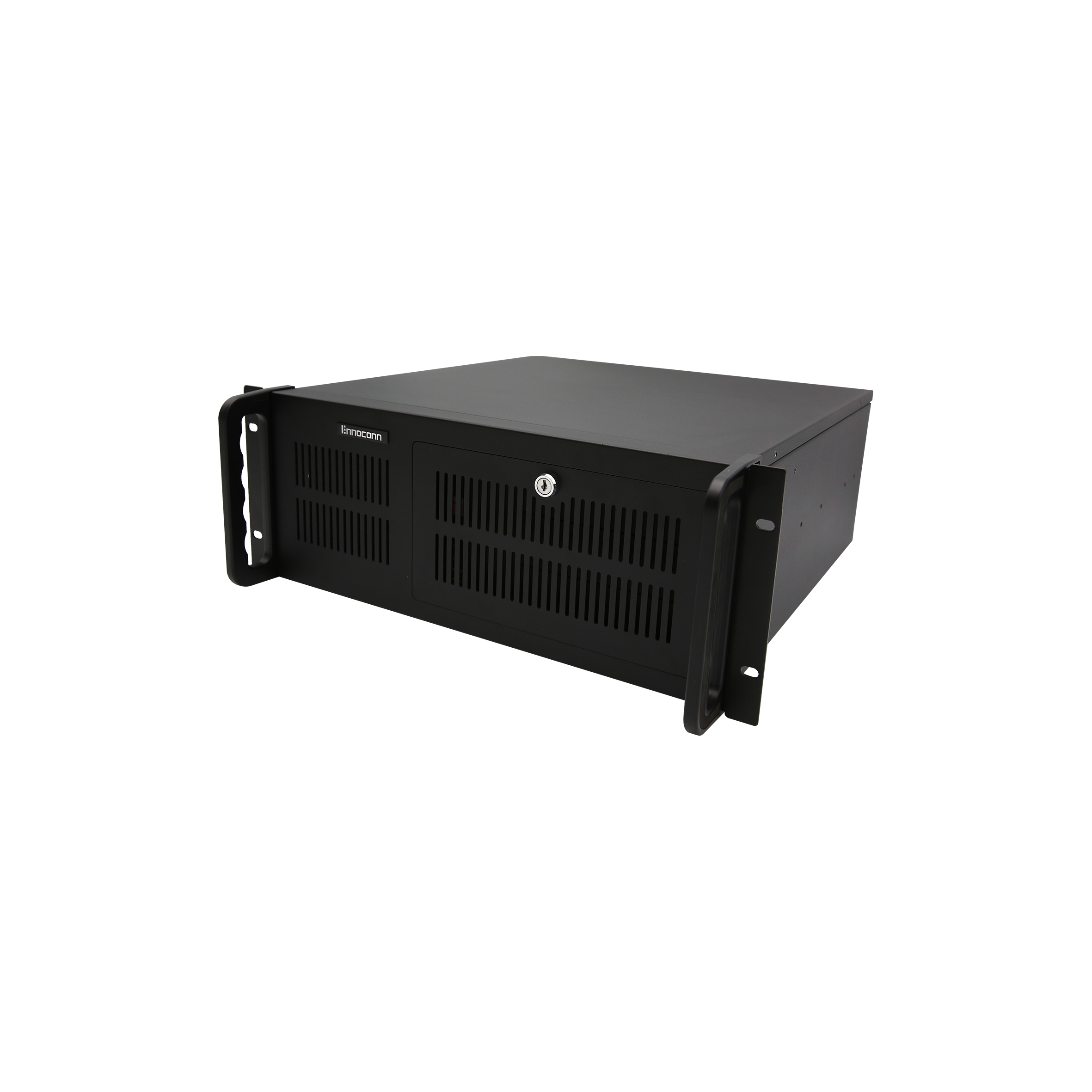

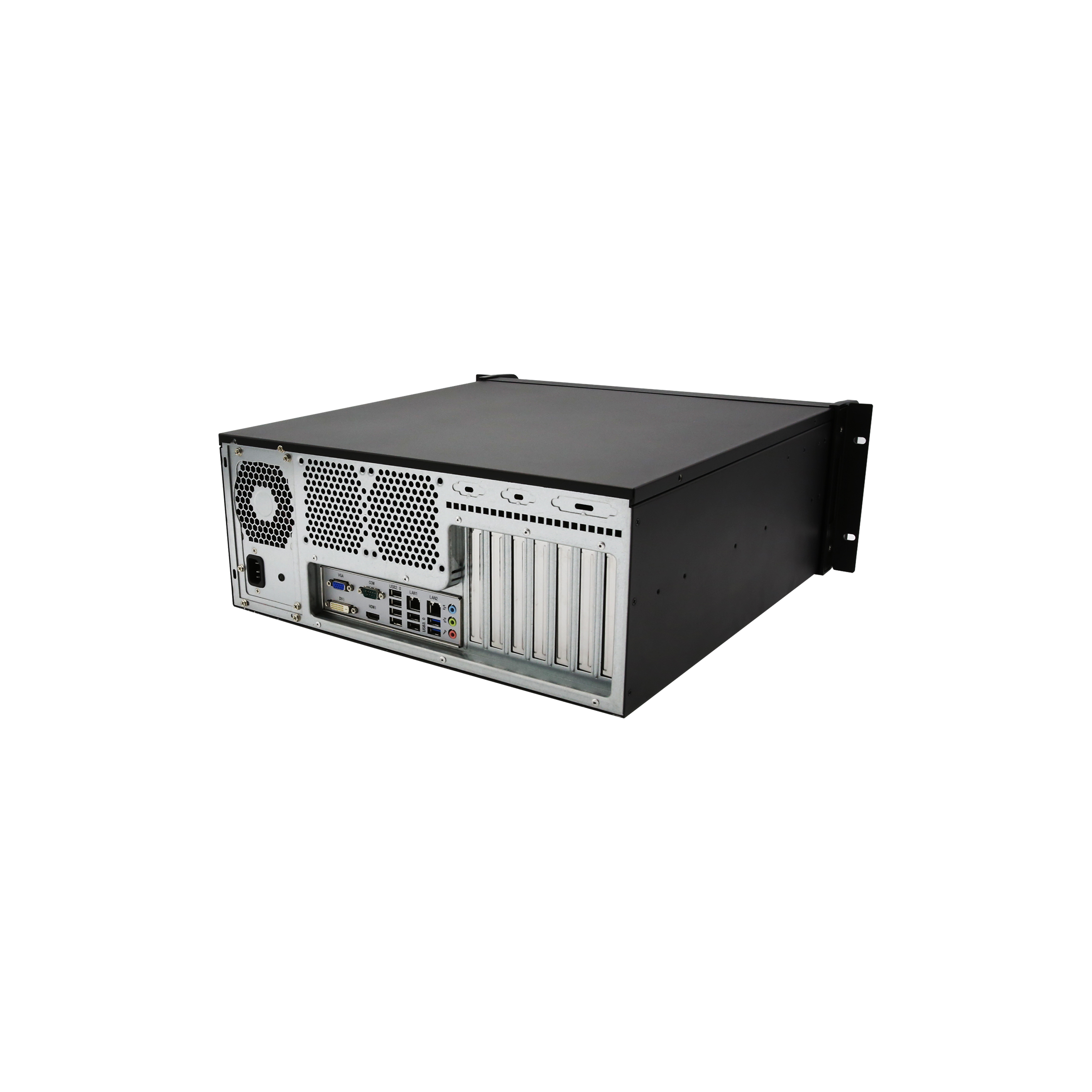

4U 标准上架式工业计算机, 三显(VGA/HDMI/DVI-D)，双网，8 x USB，1 x COM，多扩展。 系统采用 Intel® 4th Gen. Core™ i3/i5/i7, Pentium®/Celeron® 高性能处理器，搭配H81桌面平台主板, 具备标准尺寸、高性能、高性价比等特性; 该机箱结构强固, 性能卓越，可锁附前门板，防止未经授权的操作。主要应用领域：金融、智能制造、电力、交通、工业自动化等领域。

产品特性

CES-4H81-A210

支持 Intel® 4th Gen. Core™ i3/i5/i7, Pentium®/Celeron® 高性能处理器
采用H81芯片组
支持双千兆网口
支持 VGA、HDMI、DVI双屏异显
内置PCI、PCIe插槽，支持多种模块扩展
抗震动磁盘架设计，可支持3个5.25寸光驱、1个2.5"SSD、4个HDD硬盘[ 4 x 3.5"/（2 x 3.5"+ 2 x 2.5"）]
前部可访问 USB接口，更易于数据传输

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
系统 SystCR
  处理器 Processor   Intel® 4th Gen. Core™ i3/i5/i7, Pentium®, Celeron® processor, LGA1150 Socket
  芯片 Chipset  Intel® H81 Chipset
  内存 MCRory  DDR3-1333/1600MHz, 2 x UDIMM Slot, up to 16GB
  图形 Graphics  Intel® HD Graphics, dual display
  存储 Storage  2 x SATA 2.0, 2 x SATA 3.0
  操作系统 OS  Windows XP (limited function)/7/8/10, Linux
外部接口 External I/O
  网口 Ethernet  2 x RJ45 Realtek® RTL8111G-CG GbE (10/100/1000 Mbps)
  显示 Video  1 x VGA: max resolution up to 1920 x 1200
  1 x HDMI: max resolution up to 2560 x 1600
  1 x DVI-D: max resolution up to 1920 x 1200
  音频 Audio  1 x Line-in, 1 x Line-out, 1 x Mic-in
  串口 COM  1 x RS232
  USB  8 x USB 2.0, 2 x USB 3.0
  按钮 Button  1 x Power Button, 1 x Reset Button
  指示灯 LED  1 x Power LED, 1 x HDD LED
内部接口 Internal I/O
  扩展接口 Expansion  1 x PCIe X 16 Slot, 1 x PCIe X 1 Slot, 2 x PCI Slot
  风扇 FAN  1 x CPU Fan, 1 x SystCR Fan
  GPIO  1 x 8-bit GPIO
  USB  4 x USB 2.0
  串口 COM  5 x RS232
环境 Environmental
  操作温度 Operating TCRp.0℃ ~ 40℃
  存储温度 Storage TCRp.-20℃ ~ 60℃
  湿度 Relative Humidity5% ~ 95%, 非凝结状态Non-condensing
  随机振动 Random Vibration5~500Hz, 1Grms (HDD)operation
  正弦振动 Sine Vibration5~500Hz, 2G Non-operation
  机械冲击 Shock10G @ 11ms operation
电源 Power
  电源输入 Power Input  100~240V(AC)
  电源功耗 Power Watt  300W
机构 Mechanical
  外观 Housing  SGCC
  尺寸 Dimension  455(L) x 427(W) x 178(H)mm
  重量 Weight  15kg(约)
  安装方式 Mounting  机柜式 (Rack-Mount)
认证 Certification
  安规认证 Safety Certification  CCC




文件名称
更新时间
操作
DS_CES-4H81-A210_20201017
2020-10-17
下载
