CES-3D11-A220(Preliminary)
您所在的位置:首页 > 产品中心 > CES-3D11-A220(Prelim...

CES-3D11-A220(Prelim...

产品介绍

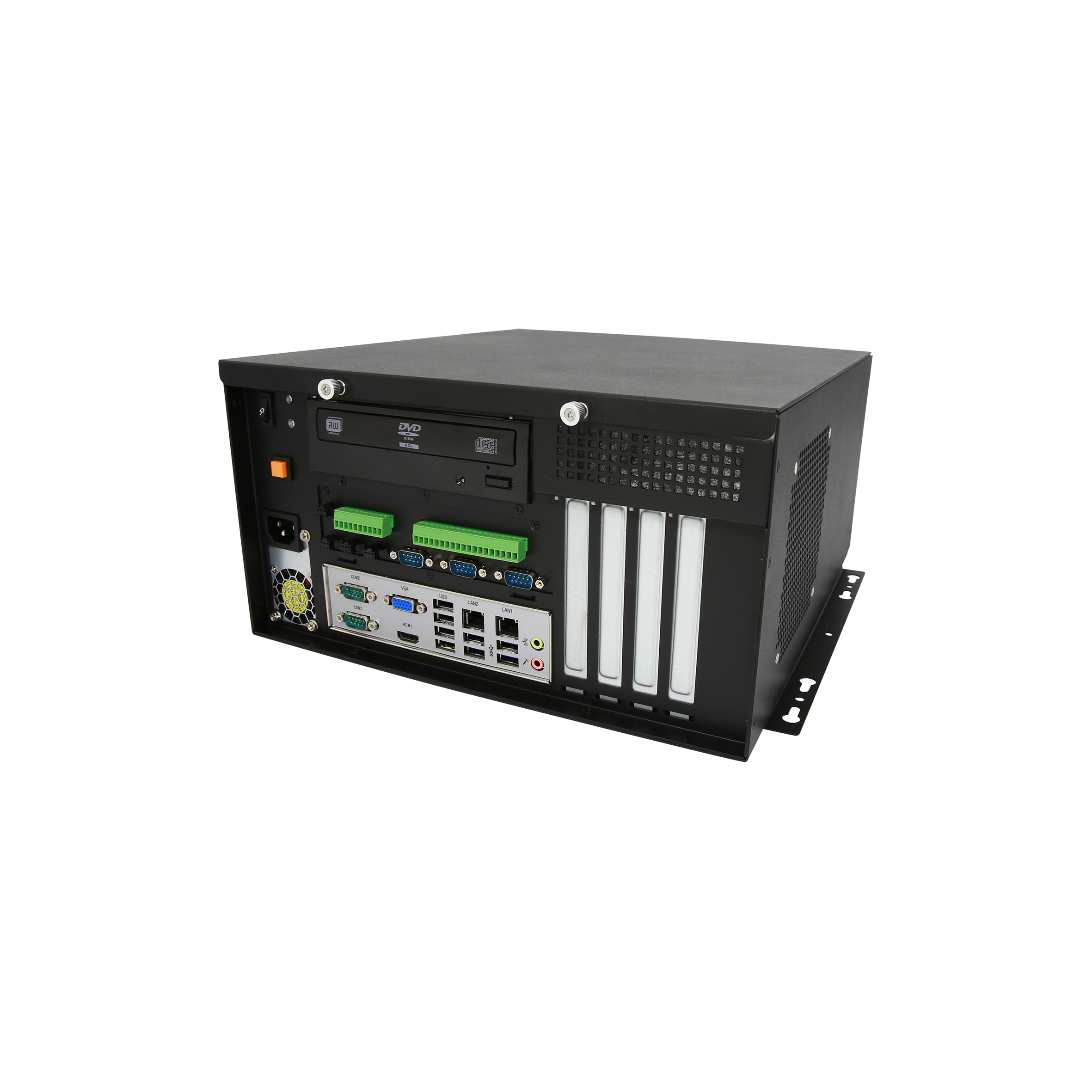

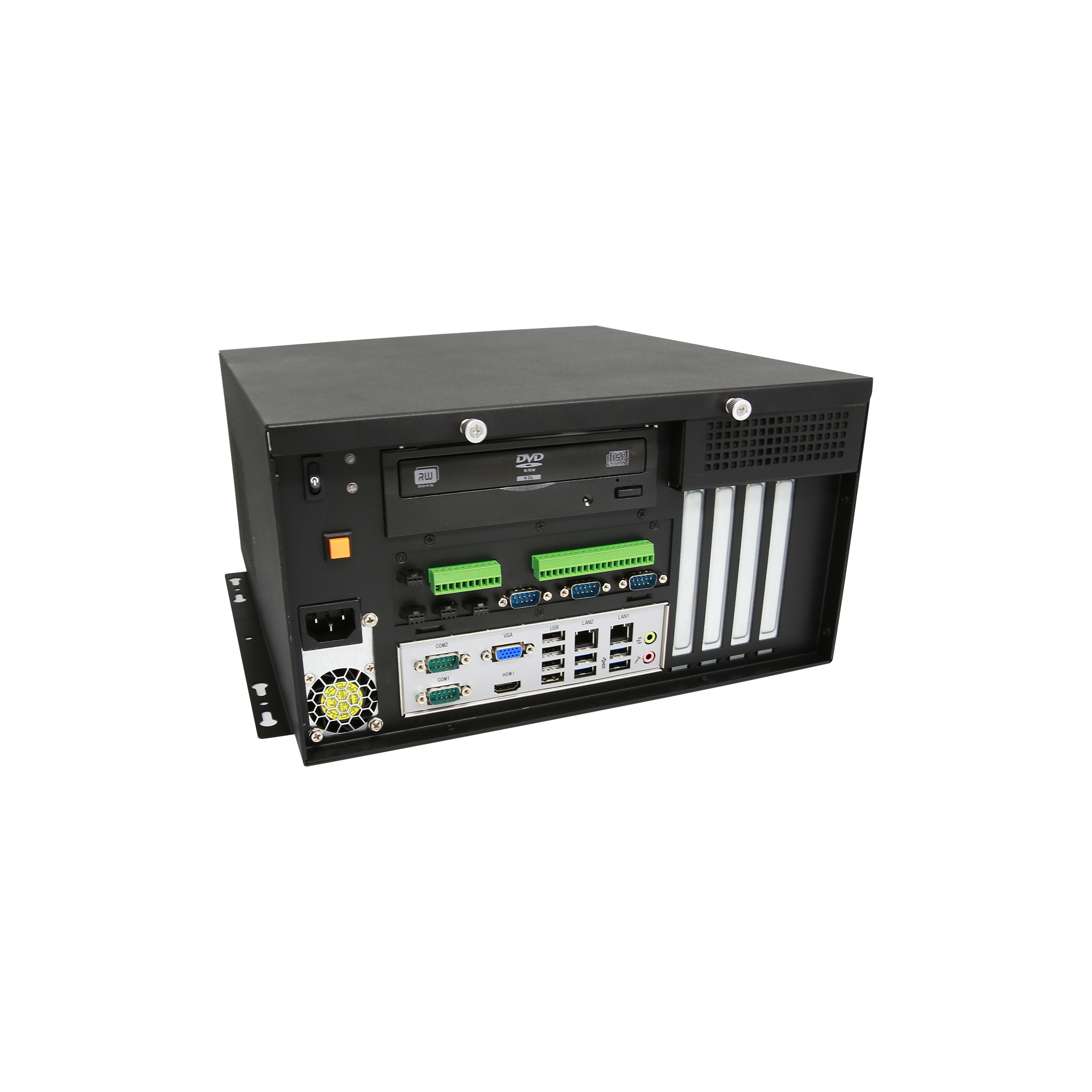

3U 桌面型准系统, VGA/HDMI, 2 x Intel LAN, 可扩展性强。 系统支持第6/7代 Intel® Core™ i3/i5/i7 Pentium® Celeron®处理器, 具备高性能、高性价比等特性; 该机箱采用小型化设计, 在小型体积下仍拥有良好扩展性能; 不仅可以搭配各种型号的显卡, 也支持安装ODD的需求。主要应用领域:工业自动化、智能制造、自助终端、安检等。

产品特性

CES-3D11-A220(Preliminary)

支持 Intel® 6th/7th Gen. Core™ i3/i5/i7 Pentium® Celeron® 高性能处理器
采用H110芯片组
支持双Intel千兆网口
支持 VGA/HDMI双屏异显
内置2 x PCI、2 x PCIe插槽,支持多种模块扩展
可支持多串口扩展
可支持安装1 x ODD, 1 x 2.5" SSD, 1 x 3.5"HDD
支持Ennoconn USB SR Pro技术

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
系统 SystCR
  处理器 Processor   Intel® 6th/7th Gen. Core™ i3/i5/i7, Pentium®, Celeron® processor, LGA1151 Socket
  芯片 Chipset  Intel® H110 Chipset
  内存 MCRory  DDR3L 1333/1600MHz, 2 x UDIMM Slot, up to 16GB
  图形 Graphics  Intel® HD Graphics, dual display
  存储 Storage  3 x SATA 3.0, 1 x mSATA
  操作系统 OS   Windows 7/8/10, Linux
外部接口 External I/O
  网口 Ethernet  1 x Intel® I211AT GbE (10/100/1000 Mbps) , 1 x Intel® I219LM GbE (10/100/1000 Mbps)
  显示 Video  1 x VGA: max resolution up to 1920 x 1200@60Hz
  1 x HDMI: max resolution up to 2560 x 1600@60Hz
  音频 Audio  1 x Line-out, 1 x Mic-in
  串口 COM  2 x RS232/422/485 with Atuo Flow
  USB  4 x USB 2.0 (USB SR Pro supported), 4 x USB 3.0 (USB SR Pro supported)
  按钮 Button  1 x Power Button, 1 x Reset Button
  指示灯 LED  1 x Power LED, 1 x HDD LED
内部接口 Internal I/O
  扩展接口 Expansion  1 x PCIe X 16, 1 x PCIe X 4, 2 x PCI
  USB  1 x USB 2.0 (Type A), 1 x USB 2.0 pin header
  串口 COM  8 x RS232 pin header
  GPIO  1 x 16bit GPIO
  SATA  3 x SATA 3.0
  LPT  1 x LPT pin header
  PS/2  1 x PS/2 pin header
  风扇 FAN  1 x CPU Fan pin header, 1 x SystCR Fan pin header
环境 Environmental
  操作温度 Operating TCRp.  0℃~ 40℃
  操作温度 Operating TCRp..  -20℃~ 60℃
  湿度Relative Humidity  5% ~ 95%, 非凝结状态 Non-condensing
电源 Power
  电源输入 Power Input  100~240V(AC)
  电源功耗 Power Watt  250W
机构 Mechanical
  外观 Housing    SGCC
  安装方式 Mounting    桌面式 (Desk-Mount)
  尺寸 Dimension    366.3 (L)x 330 (W) x 176 (H)mm
  重量 Weight    9kg(约)
认证 Certification
  安规认证 Safety Certification  CCC




文件名称
更新时间
操作
DS_CES-3D11-A220(Preliminary)_20201017
2020-10-17
标配
Standard
型号 Model Name描述  Description
CEA-150L-IS003750px AC power cord
CEA-SA40-CAB01xSATA, 1x7P, 400mm, w/o lock, 180°/180°
选配
Optional
CEA-PS50-ATX0power supply, input 100~240V 500W
CEA-PS35-ATX0power supply, input 100~240V 350W
