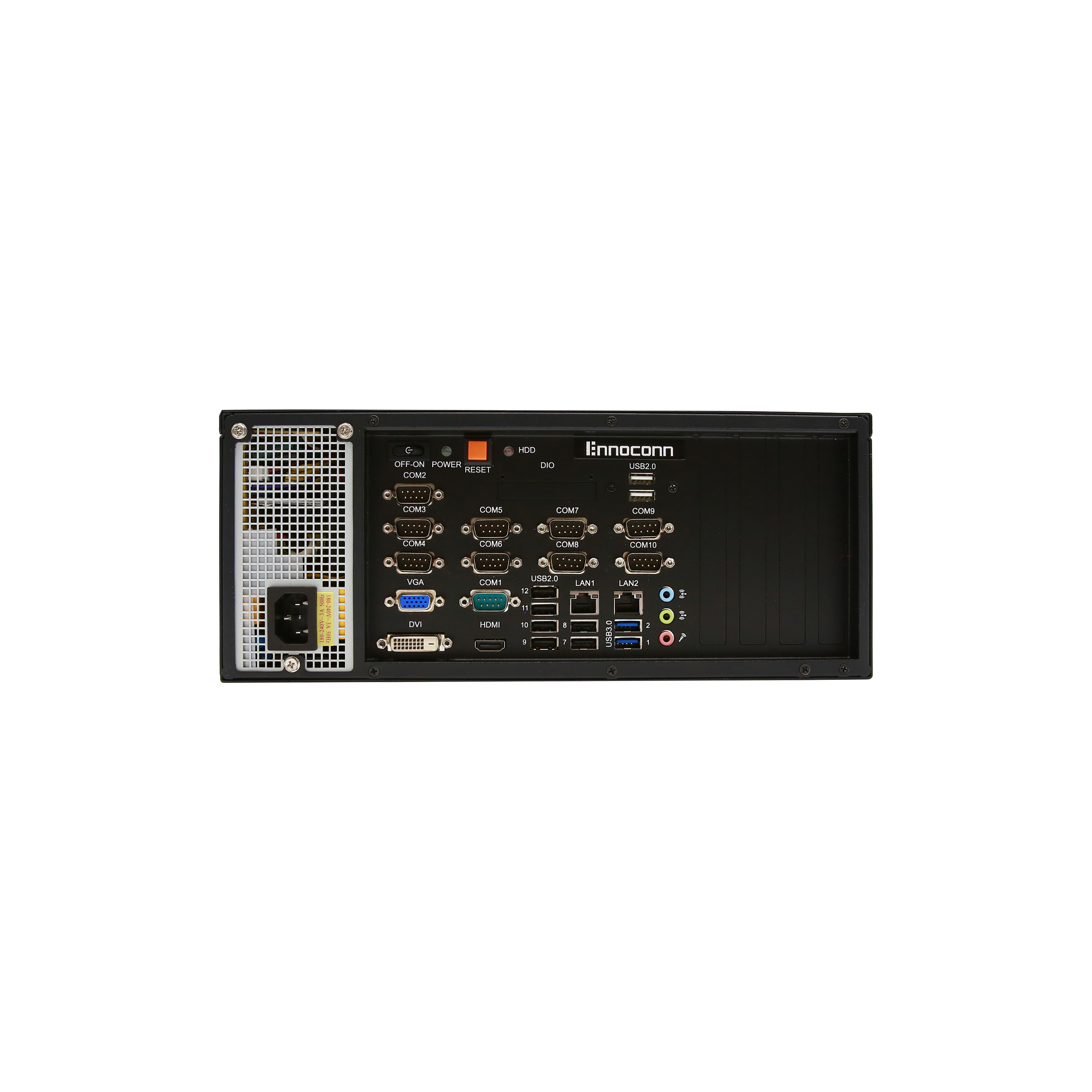

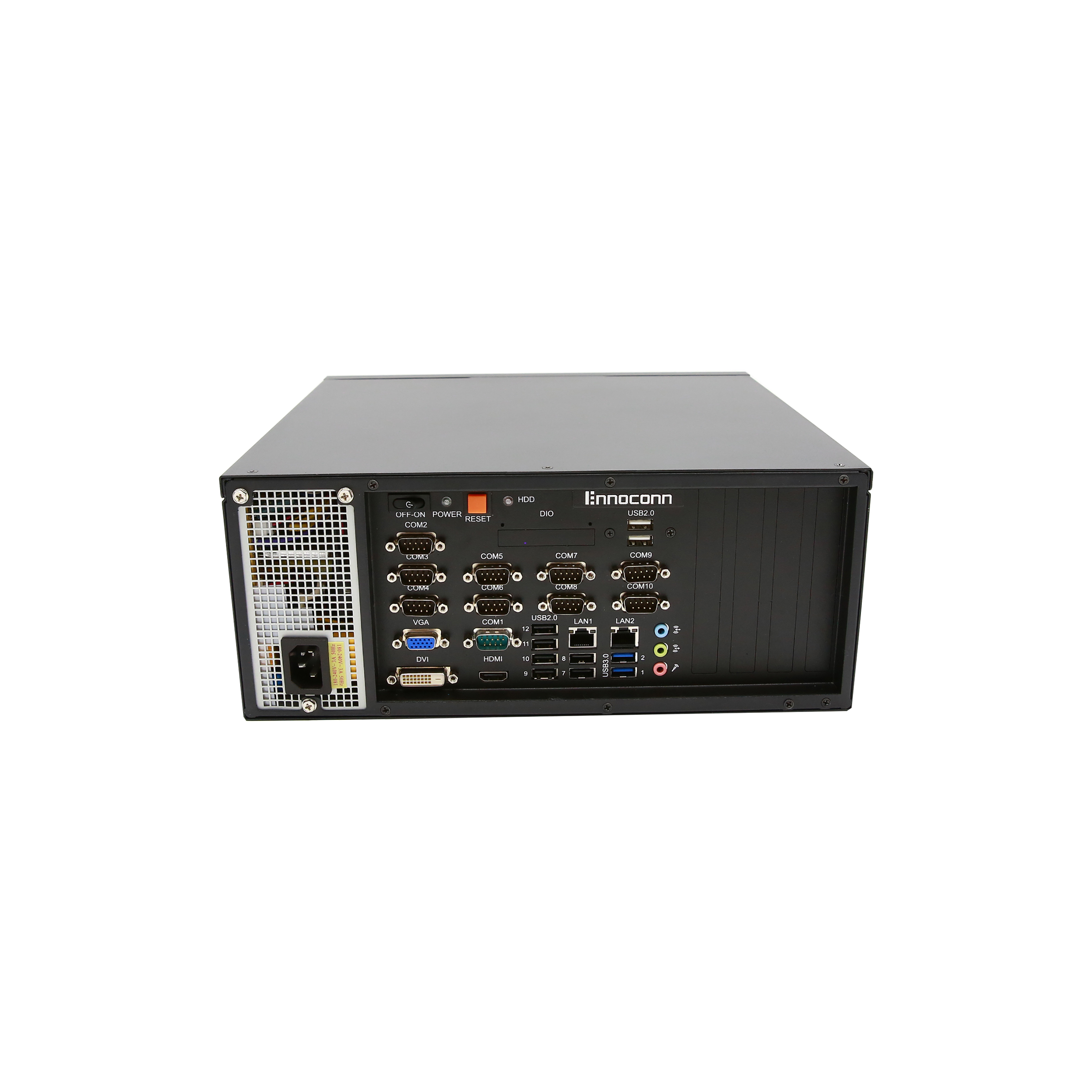

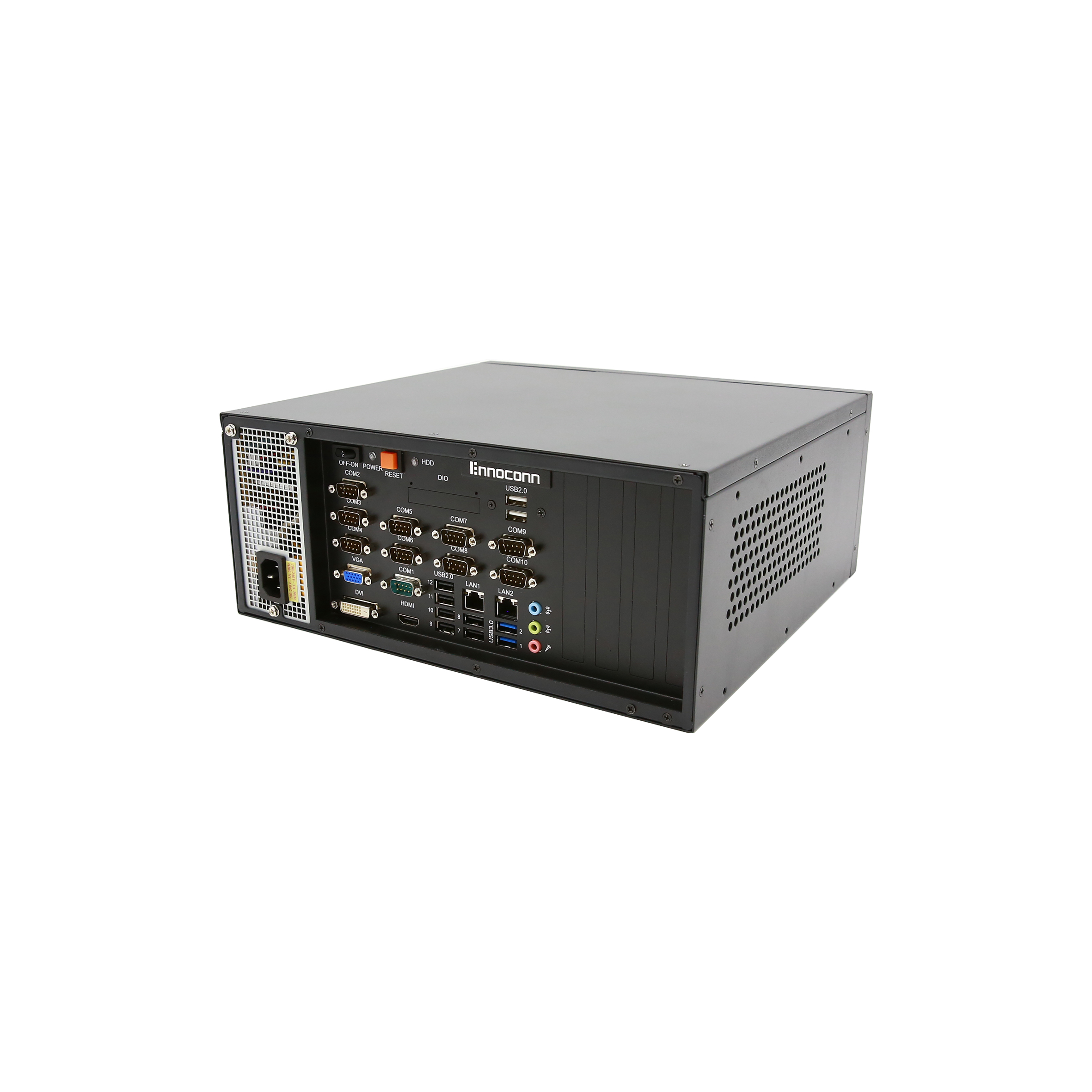

CES-3H81-A2A0
您所在的位置:首页 > 产品中心 > CES-3H81-A2A0

CES-3H81-A2A0

产品介绍

3U 准系统,三显(VGA/HDMI/DVI-D),双网,多串口,多USB,多扩展。 系统采用Intel® Haswell平台,H81芯片组, 拥有丰富I/O接口及高度灵活性,具有多功能扩展和强固机构的特性。该机箱采用小型化设计,可以满足在狭小空间安装的需要。主要应用领域:金融、自助终端、智能制造等领域。

产品特性

CES-3H81-A2A0

支持 Intel® 4th Gen. Core™ i3/i5/i7, Pentium®/Celeron® 高性能处理器
采用H81芯片组
支持VGA、HDMI、DVI-D双屏异显
支持双千兆网口
支持TPM加密芯片(可选)
内置PCI,PCIe插槽,支持多种模块扩展

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
系统 SystCR
  处理器 Processor   Intel® 4th Gen. Core™ i3/i5/i7, Pentium®, Celeron® processor, LGA1150 Socket
  芯片 Chipset  Intel® H81 Chipset
  内存 MCRory  DDR3 1333/1600MHz, 2 x UDIMM Slot, up to 16GB
  图形 Graphics  Intel® HD Graphics, dual display
  存储 Storage  2 x SATA 2.0, 2 x SATA 3.0
  操作系统 OS  Windows XP (limited function)/7/8/10, Linux
外部接口 External I/O
  网口 Ethernet  2 x RJ45 Realtek® RTL8111G-CG GbE (10/100/1000 Mbps)
  显示 Video  1 x VGA: max resolution up to 1920 x 1200
  1 x HDMI: max resolution up to 2560 x 1600
  1 x DVI-D: max resolution up to 1920 x 1200
  音频 Audio  1 x Line-in, 1 x Line-out, 1 x Mic-in
内部接口 Internal I/O
  扩展接口 Expansion  1 x PCIe X 16 Slot, 1 x PCIe X 1 Slot, 2 x PCI Slot
  风扇 FAN  1 x CPU Fan, 1 x SystCR Fan
  GPIO  1 x 8-bit GPIO(optional)
  扬声器 Speaker  4-pin 3W AMP Output Wafer(optional)
环境 Environmental
  操作温度 Operating TCRp.  0℃ ~ 40℃
  存储温度 Storage TCRp.  -20℃ ~ 60℃
  湿度 Relative Humidity  5% ~ 95%, 非凝结状态Non-condensing
  随机振动 Random Vibration  5~500Hz, 1Grms (HDD)operation
  正弦振动 Sine Vibration  5~500Hz, 2G Non-operation
  机械冲击 Shock  10G @ 11ms operation
电源 Power
  电源输入 Power Input  180~240V(AC)
  电源功耗 Power Watt  300W
机构Mechanical
  外观 Housing  SGCC
  尺寸 Dimension  320(L) x 300(W)x   132(H) mm
  重量 Weight  9kg(约)
  安装方式 Mounting  桌面式 (Desk-Mount)
认证Certification
  安规认证 Safety Certification  CCC



■   配置Configuration
型号 Model NameCES-3H81-A261CES-3H81-A2A0
COM6 (5 x In-RS232, 1 x   R-RS232)10 (2 x   In-RS485/422/232, 7 x In-RS232, 1 x R-RS232)
USB8 (6 x R-USB 2.0, 2 x   R-USB 3.0)10 (2 x In-USB 2.0, 6   x R-USB 2.0, 2 x R-USB 3.0)
LVDS01 (Optional)
TPM0TPM




文件名称
更新时间
操作
DS_CES-3H81-A2A0_20201017
2020-10-17



标配型号描述
CEA-150L-IS003750px AC power cord
CEA-SA40-CAB01xSATA, 1x7P, 400mm, w/o lock, 180°/180°
选配CEA-3H81-BKT0Desk-Mount Bracket for 3U Barebone
