产品介绍

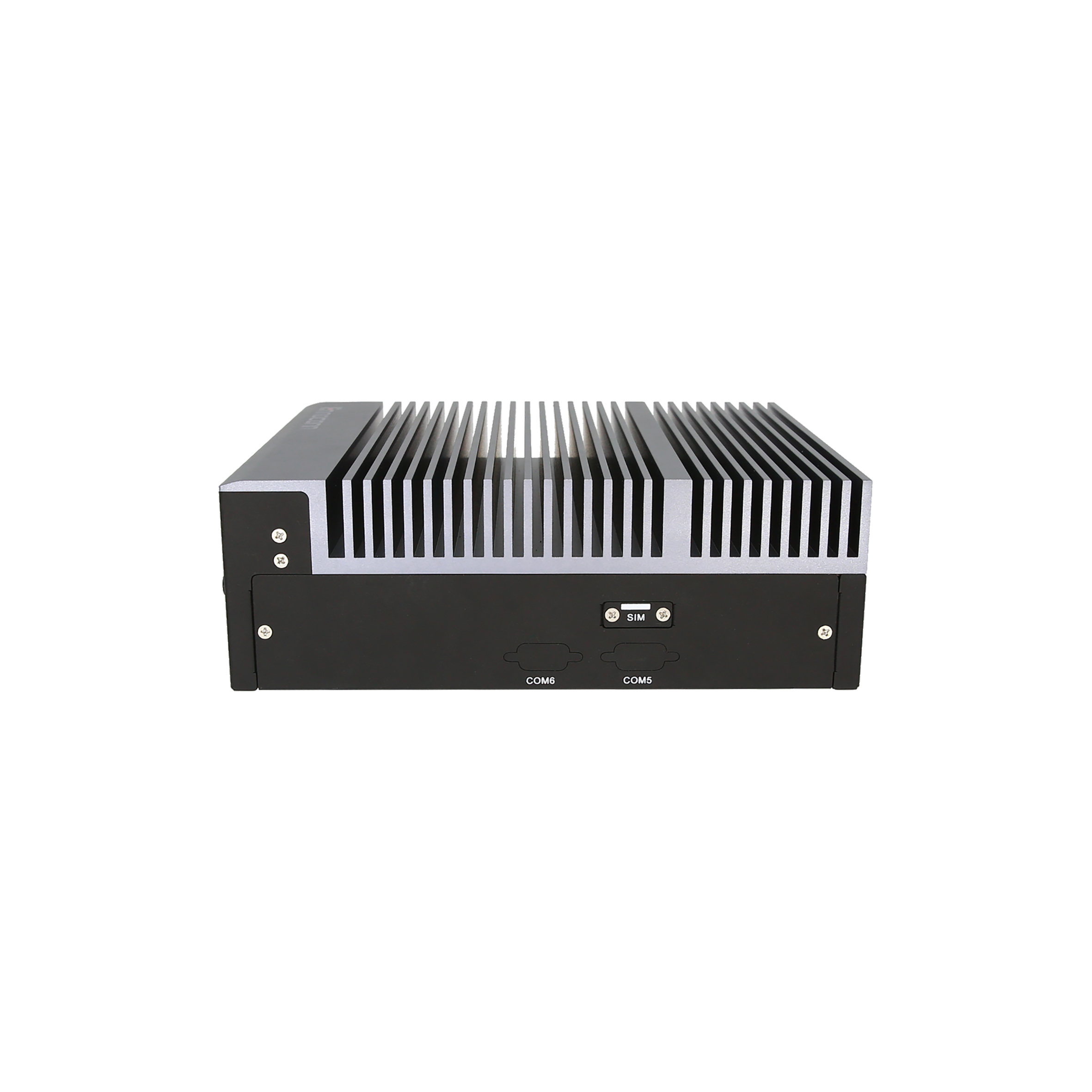

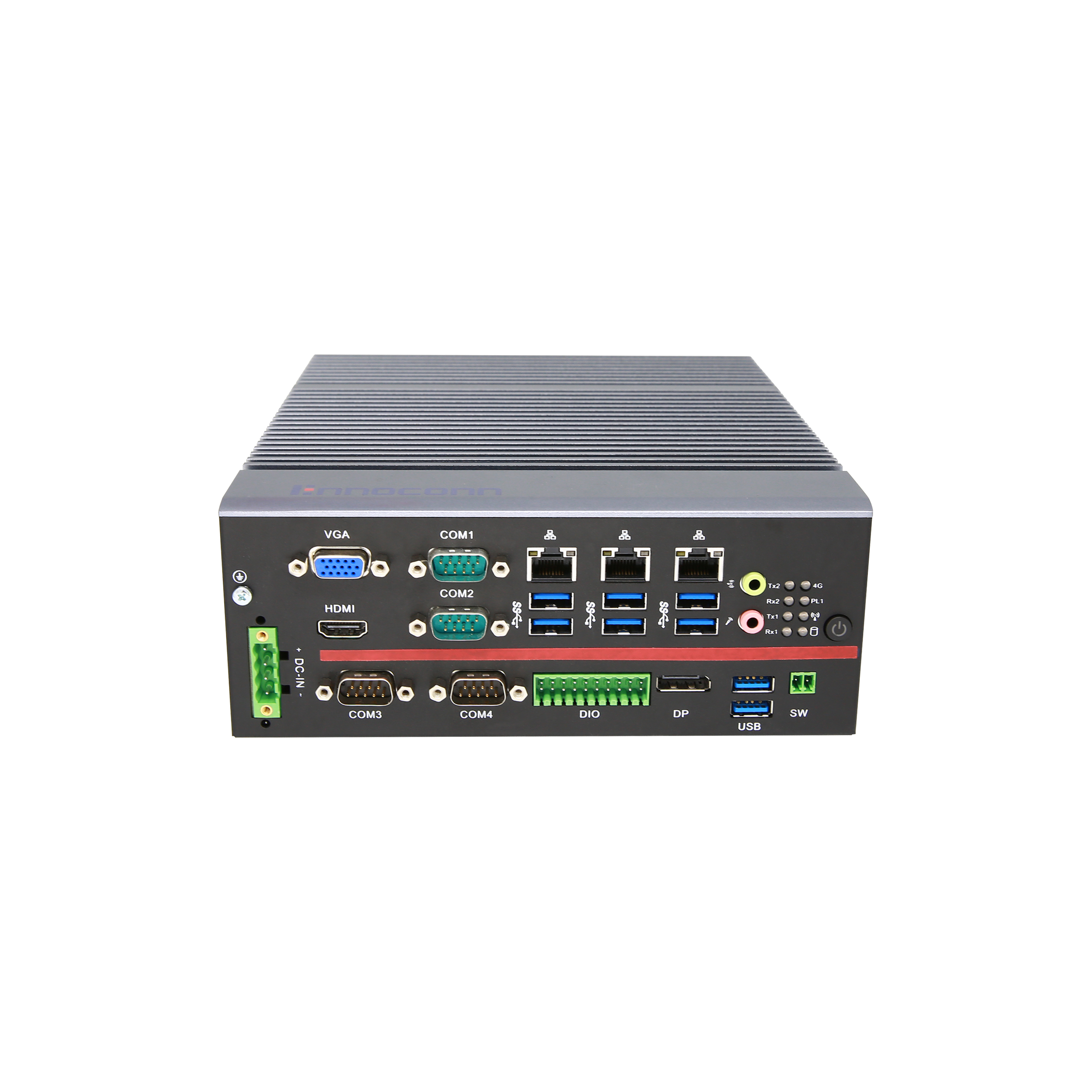

采用Intel® Skylake-S/Kabylake-S系列LGA1151奔腾/赛扬/酷睿处理器，搭载H110芯片组，拥有丰富I/O接口，同时具有高度灵活的扩展性，可以支持，可扩展PCIEX16，PCIEX8，PCIEX4，PCIEX1及PCI插槽，标准19-24V DC电压输入，可选9-36V宽压，结构采用无风扇设计，稳定性高，可广泛应用于工业自动化、机器视觉、能源环保、设备检测、金属探测等领域。

产品特性

CES-EH11-D340

采用Skylake-S/Kabylake-S系列LGA1151奔腾/赛扬/酷睿处理器，搭载H110芯片组
支持双通道DDR4 2133MHz SODIMM内存插槽，内存容量最大可达32GB
支持三个千兆网口
支持VGA，HDMI及DP++ 双显
内置2 x 2.5寸HDD/SSD支架
内置1 x Mini-PCIe，1 x M.2 2230 wifi卡槽及1 x M.2 2242扩展槽，支持多种模块扩展
可支持PCIe X 16，PCIe X 8，PCIe X 4，PCIe X 1及PCI扩展插槽
标准19-24V DC电源输入，可选宽压9-36V DC-IN

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification


系统 SystCR
  处理器 Processor   Intel® 6th/7th Gen. Pentium®, Celeron®, Core™ i3/i5/i7 Processor, LGA1151 Socket, up to 65W
  芯片组 Chipset  Intel H110 PCH
  内存 MCRory  2 x DDR4 2133MHz SO-DIMM, Up to 32GB
  图形 Graphics  Intel® HD Graphics 530/510 (Intel 6th Gen. CPU)
  Intel® HD Graphics 630 (Intel 7th Gen. CPU)
  存储 Storage  2 x 2.5" SATA 3.0 HDD/SSD Bay
  1 x M.2 2242 SSD slot
  操作系统 OS  Windows 7/8/10, Linux
  看门狗定时器Watchdog Timer  Programmable 255 levels timer interval, from 1~255 sec/min





外部接口 External I/O
  网口 Ethernet  2 x RJ45, Intel® i211AT GbE (10/100/1000 Mbps)
  1 x RJ45, Intel® I219LM GbE (10/100/1000 Mbps)
  显示 Video  1 x VGA: max resolution up to 1920 x 1200
  1 x HDMI: max resolution up to 4096 x 2160
  1 x DP++: max resolution up to 4096 x 2304
  音频 Audio  1 x Line-out, 1 x Mic-in, Realtek® ALC269 HD Audio codec
  串口 COM  4 x RS232/422/485 auto-flow
  2 x RS232 (optional by internal pin head)
  USB 4 x USB3.0, 4 x USB2.0
  GPIO  1 x 16bit programmable GPIO (default 3.3V, 5V optional)
  按钮 Button  1 x Power button
  指示灯 Indicators

  1 x Power LED (Green for Power-on, Blink for Sleep mode, Off for Power-off)
  1 x HDD LED (Red blink for Data read or write)

  2 x COM1 LED for Rx1 and Tx1
  2 x COM2 LED for Rx2 and Tx2
  1 x Wifi communication LED (yellow blink for communication)
  1 x 4G communication LED (yellow blink for communication)
  1 x PL1 for user defination (can indicate CPU tCRperature, voltage dectact, CPU/SYS Fan speed, etc）

  远程开关 RCRote ON-OFF  1 x RCRote ON-OFF





内部接口 Internal I/O
  扩展接口 Expansion  1 x Mini-PCIe slot
  1 x M.2 2230 slot for Wifi module
  SIM卡   1 x SIM Card socket for 3G/4G module





环境 Environmental
  操作温度 Operating TCRp.  -10℃ ~ 40℃ with 0.7m/s air flow (with 65W CPU and industrial SSD)
  -10℃ ~ 50℃ with 0.7m/s air flow (with 35W CPU and industrial SSD)
  0℃ ~ 30℃ with 0.7 m/s air flow (HDD)
  存储温度Storage TCRp.  -40℃ ~ 85℃
  湿度Relative Humidity  5% ~ 95%, 非凝结状态Non-condensing
  振动 Vibration  SSD: 5~500Hz, 2Grms operation
  HDD: 5~500Hz, 1Grms operation
  机械冲击 Shock  Operation: 10G@11ms
  Non-operation: 30G@11ms





电源 Power
  电源输入 Power Input  19-24V DC, 4-pin phoenix connector (9-36V DC optional with power board)





机构 Mechanical
  外观 Housing  铝合金 Aluminum Alloy
  安装方式 Mounting  桌面式 (Desk-Mount), 壁挂式 (Wall-Mount)
  尺寸 Dimension  200 x 230 x 78 mm
  重量 Weight  3.5kg





认证Certification
  安规认证 Safety CertificationCCC, CE, FCC








文件名称
更新时间
操作
DS_CES-EH11-D340_20201017
2020-10-17
下载

标配

Standard

型号 Model Name描述   Description
CEA-GP00-CON01 x 16bit GPIO conn (3.50), fCRale
CEA-PWDC-CAB41 x 4P DC in Phoenix conn (5.00), fCRale
CEA-RESW-CAB01 x 2P RCRote Phoenix conn (3.50), fCRale
CEA-SKIT-EQ17standard wall mount kit
选配
Optional		型号 Model Name描述 Description
CEA-150L-IS003750px AC power cord
CEA-EQ17-PWBD9-36V DC power board for   CES-EQ17/EH11

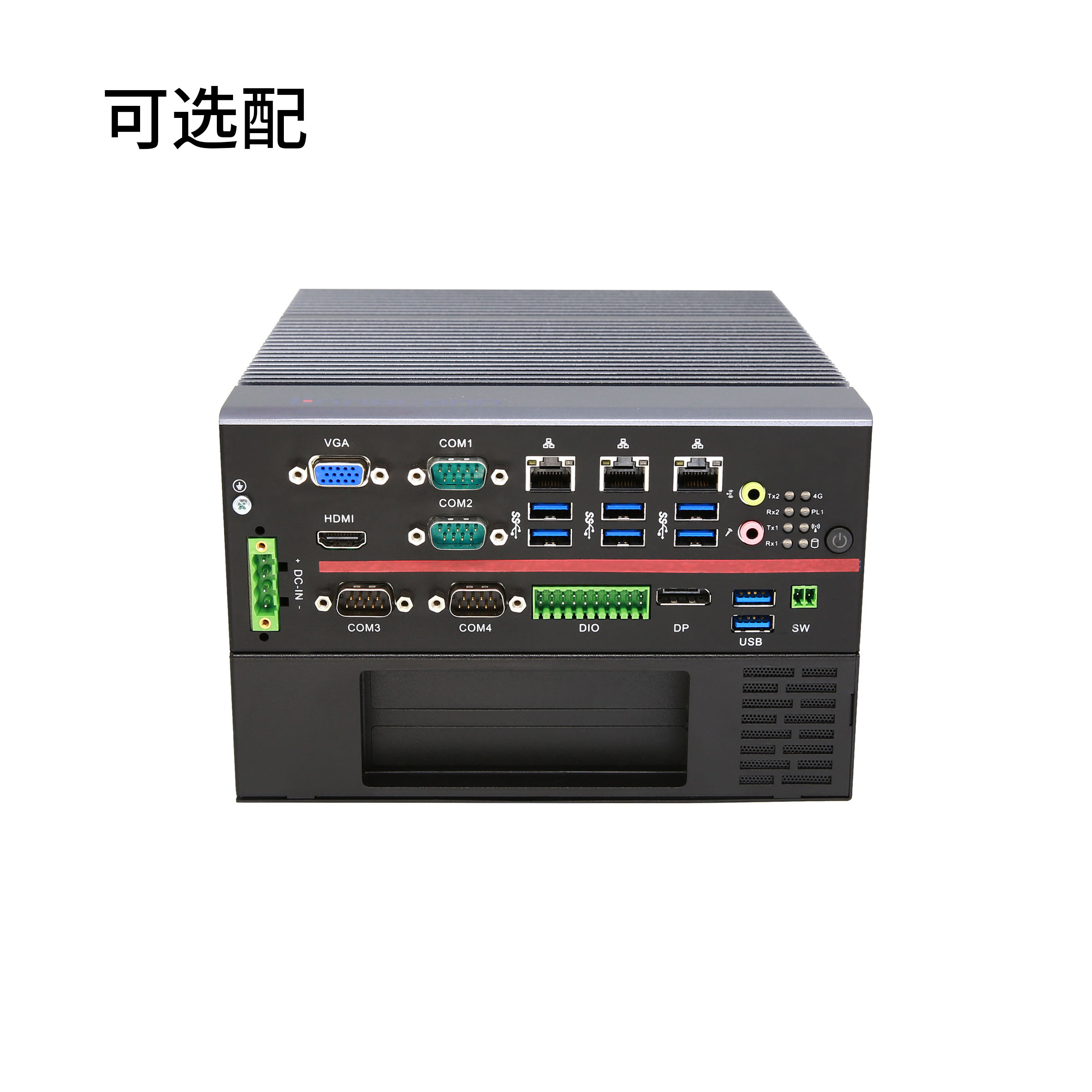

CEA-EQ17-2S112 slots module (1 x PCIEX16 slot and 1 x PCI slot) for CES-EQ17/EH11

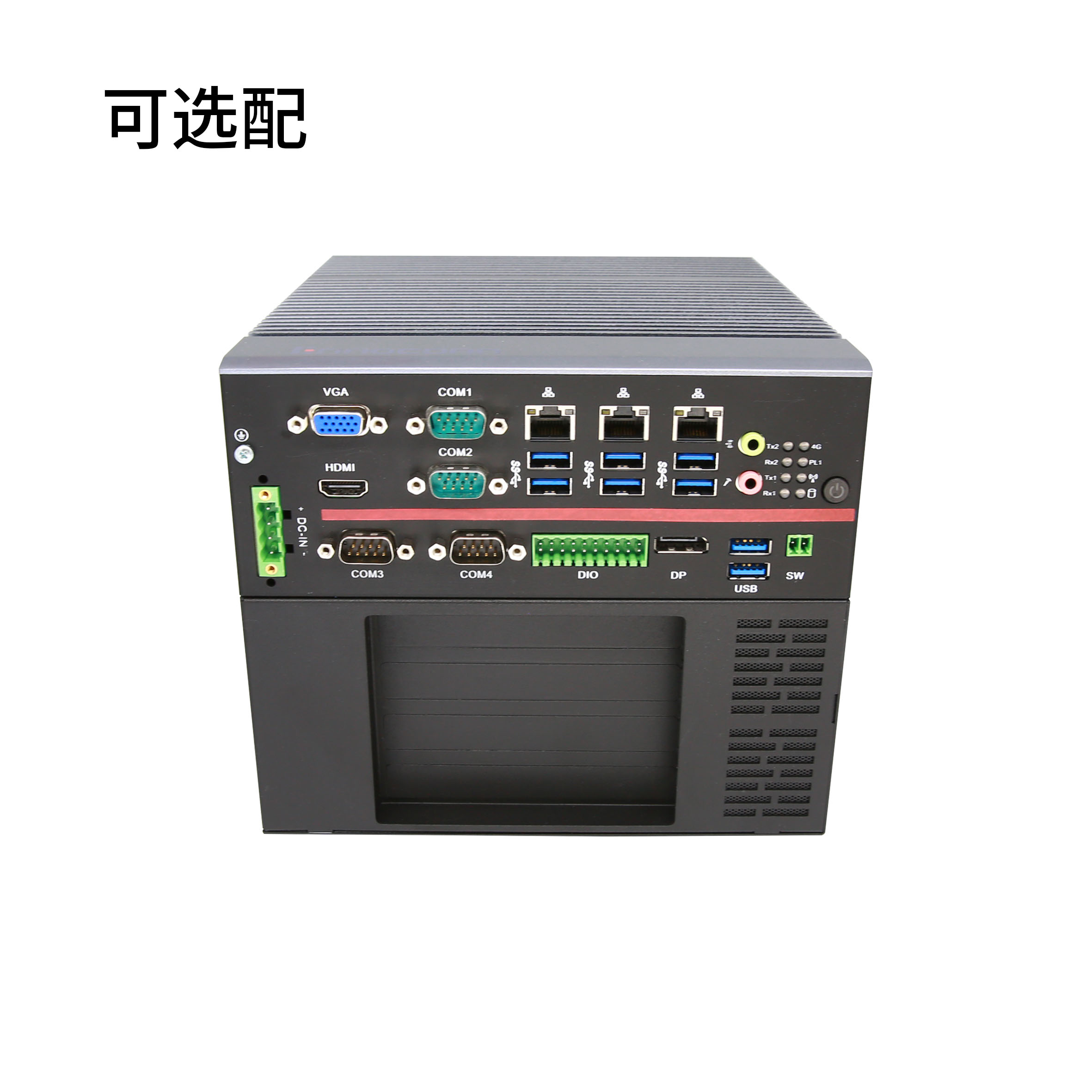

CEA-EQ17-4S134 slots module (1 x PCIEX16 slot and 3 x PCI slot) for CES-EQ17/EH11
CEA-150W-LT00LITEON 150W adapter, 19.5V @7.7A, 4pin terminal
CEA-180W-LT00LITEON 180W adapter, 19.5V @9.23A, 4pin terminal
CEA-230W-LT00LITEON 230W adapter, 19.5V @11.8A, 4pin terminal
CEA-330W-LT00LITEON 330W adapter, 19.5V @19.6A, 4pin terminal
CEA-CM15-CAB01xCOM, 2x5P, 150mm, black
