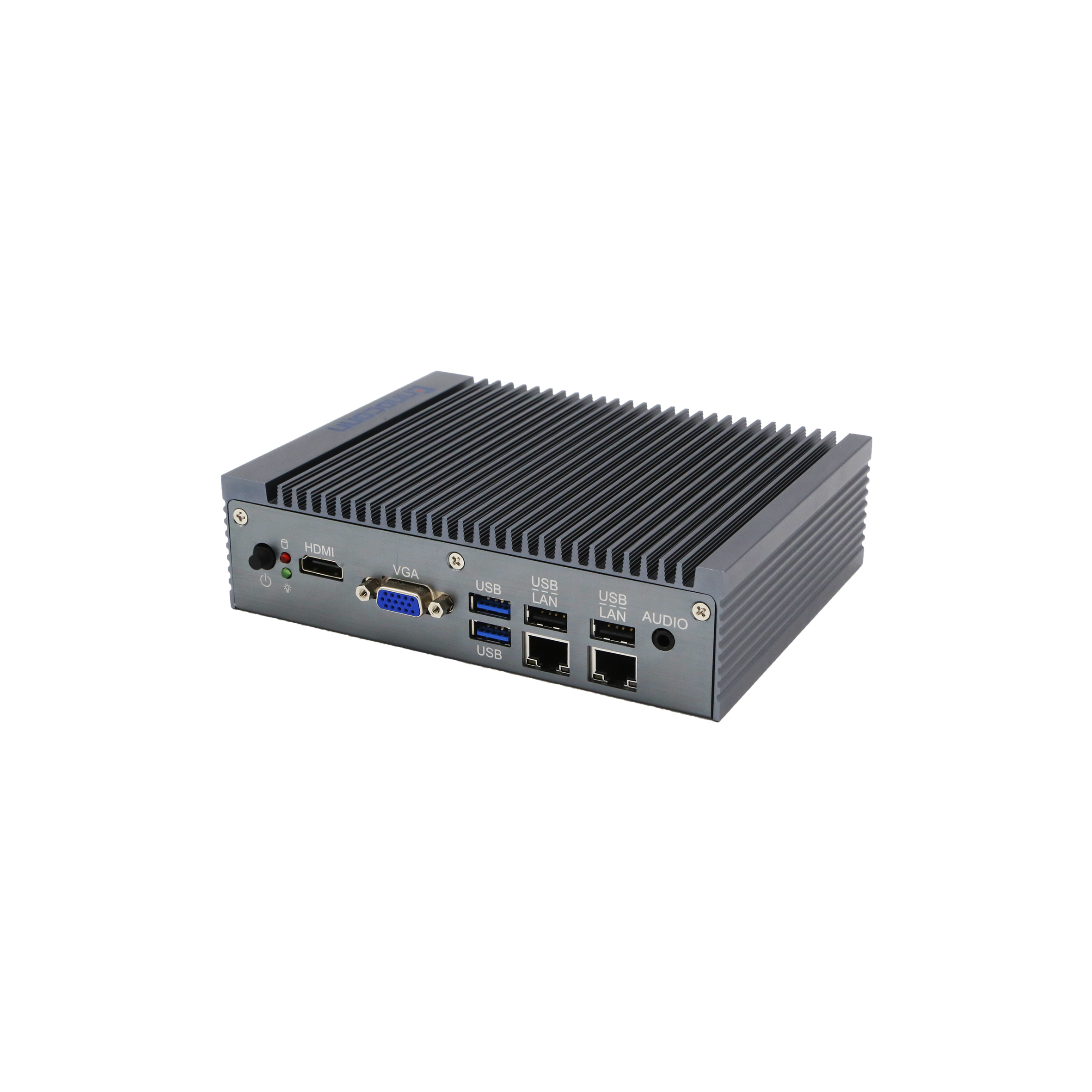

CES-P610-W22A

CES-P610-W22A
  • CES-P610-W22A
  • CES-P610-W22A
询 价
产品介绍

Intel® Skylake CoreTM i3-6100U处理器, 双核, TDP 15W，双网口，双串口，四个USB，9-36V宽压输入。 采用Intel® Skylake CoreTM i3-6100U处理器，轻巧且体积小、高性能，强固机构的特性，可广泛应用于数字标牌、工业自动化、小型智慧网关、远程终端控制、自助设备、集成机柜等领域。

产品特性

CES-P610-W22A

板载Intel® Skylake CoreTM i3-6100U处理器，主频最大可以达到2.3GHz
支持单通道DDR4 1866/2133MHz SODIMM内存插槽，内存容量最大可达16GB
支持双千兆网口
支持VGA/HDMI多扩展显示
内置Mini-PCIe及M.2 支持多种模块扩展

9~36V宽压设计，可锁附DC-IN接口


  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
系统 SystCR
  处理器 Processor   Intel® Core™ i3-6100U Processor, 2.3GHz
  内存 MCRory  1 x DDR4 1866/2133MHz SO-DIMM, Up to 16 GB
  图形 Graphics  Intel® HD Graphics 520, dual display
  存储 Storage  1 x mSATA/M.2 2242 SSD slot
  操作系统 OS  Windows 7/8/10, Linux
  看门狗定时器 Watchdog Timer  Programmable 255 levels timer interval, from 1~255 sec/min



外部接口 External I/O
  网口 Ethernet  2 x RJ45 Intel® i211AT GbE   (10/100/1000 Mbps)
  显示 Video  1 x VGA: max resolution up to 1920 x 1200
  1 x HDMI: max resolution up to 4096 x 2160
  音频 Audio  1 x Audio(Line-out&Mic-in 2 in 1), Realtek® ALC269 HD Audio codec
  串口 COM  2 x COM (1 x RS232/422/485 auto-flow, 1 x RS232)
  USB  2 x USB 2.0, 2 x USB 3.0
  按钮 Button  1 x Power button
  指示灯 LED  1 x Power LED (Green for Power-on, Blink for Sleep mode, Off for Power-off)
  1 x HDD LED (Red blink for Data read or write)



内部接口 Internal I/O
  扩展接口 Expansion  1 x Full-size Mini-PCIe Slot(co-lay with mSATA)
  1 x M.2 2242 slot (only support SSD
  SIM卡   1 x SIM Card Slot



环境 Environmental
  操作温度 OperatingTCRp.  -10℃ ~ 50℃(SSD), 0℃ ~ 40℃(HDD)
  存储温度 Storage TCRp.  -40℃ ~ 85℃
  湿度 Relative Humidity  5% ~ 95%, 非凝结状态Non-condensing
  振动 Vibration  SSD: 5~500Hz, 2Grms operation
  HDD: 5~500Hz, 1Grms operation
  机械冲击 Shock  Operation: 10G@11ms
  Non-operation: 30G@11ms



电源 Power
  电源输入 Power Input  9~36V DC, 2-pin phoenix connector



机构 Mechanical
  外观 Housing  铝合金 Aluminum Alloy
  安装方式 Mounting  桌面式 (Desk-Mount), 壁挂式 (Wall-Mount), 导轨式(DIN-Rail)
  VESA-mount (75 x 75mm, 100 x 100mm)
  尺寸 Dimension  165 x 125 x 45 mm
  重量 Weight  0.8kg



认证 Certification
  安规认证 Safety Certification  CCC, CE, FCC




文件名称
更新时间
操作
DS_CES-P610-W22A_20201017
2020-10-17
下载
标配
 Standard		型号 Model Name描述 Description
CEA-M242-FAN01xM.2 2242 SSD thermal pad
CEA-PWDC-CAB01x2P DC in Phoenix conn (5.00), fCRale
CEA-SKIT-PAM0standard desktop bracket kit
选配
 Optional		CEA-150L-IS003750px AC power cord
CEA-040W-DC1240W AC-DC adapter, DC 12V input
CEA-MKIT-PJ19VESA-Mount and DIN-Rail kit
