CES-PJ34-D22X
您所在的位置:首页 > 产品中心 > CES-PJ34-D22X

CES-PJ34-D22X

产品介绍

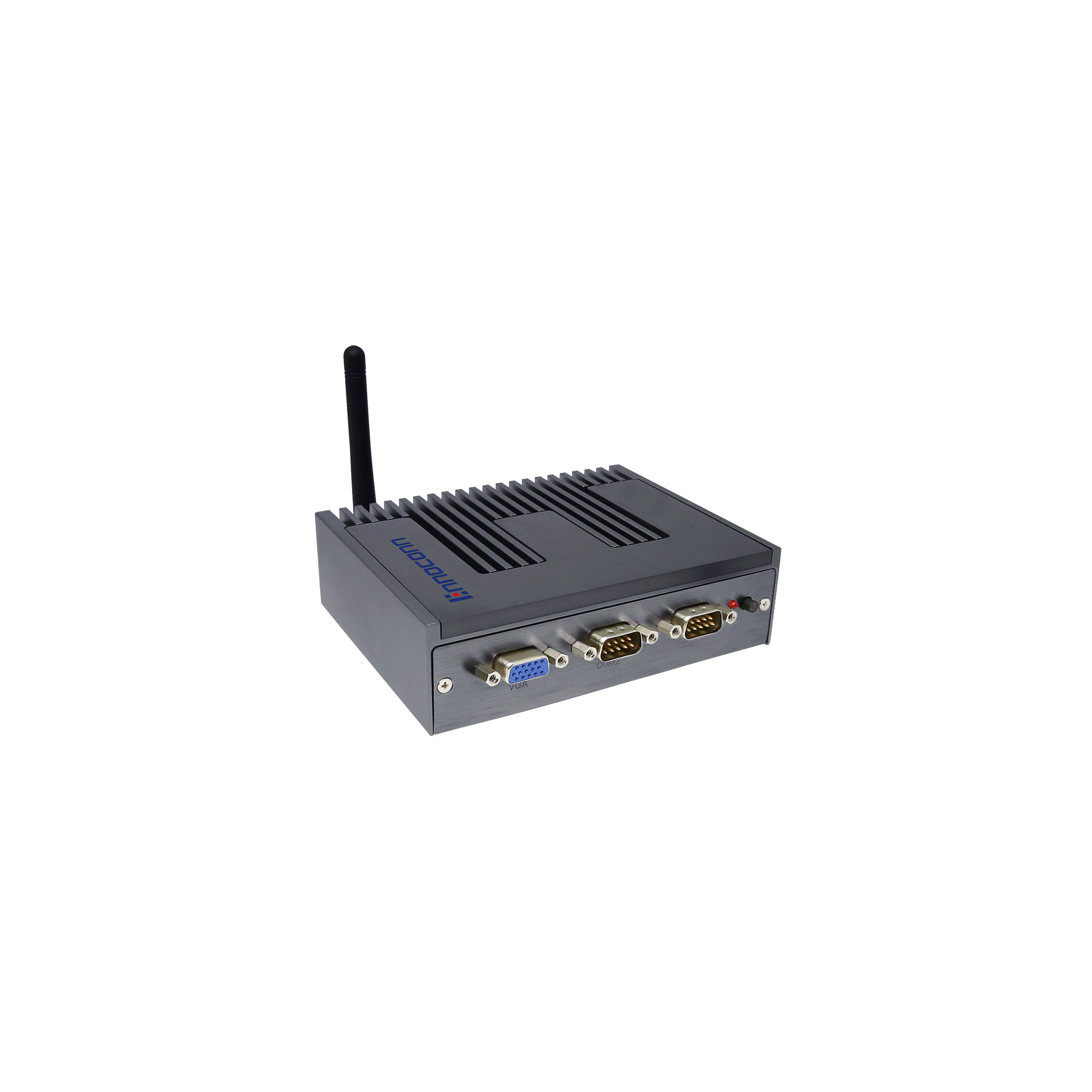

Intel®Apollo Lake系列 J3455四核处理器,搭载双千兆网口/4 x USB/2 x COM/2 x M.2(2230&2242)/板载内存颗粒&CRMc颗粒的无风扇紧凑型嵌入式工控机

产品特性

CES-PJ34-D22X

Intel® Apollo Lake系列 N3350双核处理器/J3455四核处理器
支持VGA、HDMI独立双显,HDMI1.4支持
4K@30Hz
4 x USB(2USB2.0+2USB3.0),所有USB接口都支持掉电自恢复
板载内存颗粒 & CRMc颗粒,最大震动:3Grms
1 x RS-232、1 x RS232/422/485
1 x M.2 M Key 2242(PCIe Gen2/SATA3.0)
1 x M.2 E Key 2230(PCIe Gen2/USB2.0)
无线材组装,性能稳定
体积小(掌上型)安装方便
机壳采用全铝材料,散热效果极佳

  • 产品规格
  • 下载中心
  • 订购清单
■ 规格   Specification

系统 SystCR
  处理器 Processor  Intel®Apollo Lake系列N3350 双核处理器, 基频1.1 GHz, 高达 2.4 GHz
  芯片组 Chipset  Intel®Apollo Lake系列 SOC
  内存 MCRory  2GB/4GB DDR3L 1866MHz(板载)+1 x 204pin DDR3L SO-DIMM, up to 8GB
  存储 Storage  32GB/64GB/128GB CRMc5.1(板载) + 1 x M.2 M Key(2242)
  图形 Graphics  Intel® HD Graphics 500,4K Codec Decode&Encode
  for H.264,MPEG2,MVC,VC-1,WMV9,H.265/HEVC,VP8,JPEG/MJPEG
  操作系统 OS Windows 10, Linux
外部接口 External I/O
  网口 Ethernet  2 x RJ45 Realtek®  RTL8111H GbE (10/100/1000 Mbps)
  音频 Audio  1 x Line-out,1 x Mic-in
  显示 Video  1 x VGA: max resolution up to 2048 x 1280
  1 x HDMI: max resolution up to 3860 x 2160
  串口 COM  1 x RS232、1 x RS232/422/485
  USB  2 x USB 3.0, 2 x USB 2.0
  电源输入口  1 x DC Jack
  LED

  Power Button(With Led)

  HDD&Power   Led

内部接口 Internal I/O
  扩展接口 Expansion  1 x M.2 E Key 2230(PCIe Gen2/USB2.0)
  1 x M.2 M Key 2242(PCIe Gen2/SATA3.0)
环境 Environment
  操作温度 Operation TCRp.  -20℃ ~ 60℃
  存储温度 Storage TCRp.  -40℃ ~ 85℃
  湿度 Relative Humidity  5% ~ 95%, 非凝结状态
  随机振动 Random Vibration  5~500Hz, 3Grms,operation
  正弦振动 Sine Vibration  5~500Hz, 2G, Non-operation
  机械冲击 Shock  10G @ 11ms operation, 30G  Non-operation
电源 Power
  电源输入 Power Input  DC 12V/3.33A,40W
机构 Mechanical
  外观 Housing  铝合金
  尺寸 Dimension  142(L) x 108.8(W) x 40(H)mm
  重量 Weight  0.6kg(约)
  安装方式 Mounting  桌面式/壁挂式/导轨式/VESA-Mount
认证 Certification
  安规认证Safety Certification  CCC



■ 配置Configuration

型号 Model Name处理器 CPU
CES-PN33-D22XIntel® Celeron® Processor N3350, dual Core 1.1GHz(up to 2.4GHz)
CES-PJ34-D22XIntel® Celeron® Processor J3455, quad Core 1.5GHz (up to 2.3GHz)




文件名称
更新时间
操作
DS_CES-PJ34-D22X_20201017
2020-10-17



标配

Standard

型号 Model Name描述 Description
CEA-150L-IS003750px AC power cord
CEA-SKIT-PN33standard desktop bracket kit
CEA-040W-FSP0FSP 40W adapter, 12V@3.33A
选配
Optional
CEA-PN33-BKT0Vesa-Board bracket for CEB-PN33/J34-D22X
CEA-PN33-BKT1Din-Rail-Mount bracket for CEB-PN33/J34-D22X
CEA-PN33-BKT2Wall mount bracket for CEB-PN33/J34-D22X
