CES-R710-W26A(Preliminary)
您所在的位置:首页 > 产品中心 > CES-R710-W26A(Prelim...

CES-R710-W26A(Prelim...

产品介绍

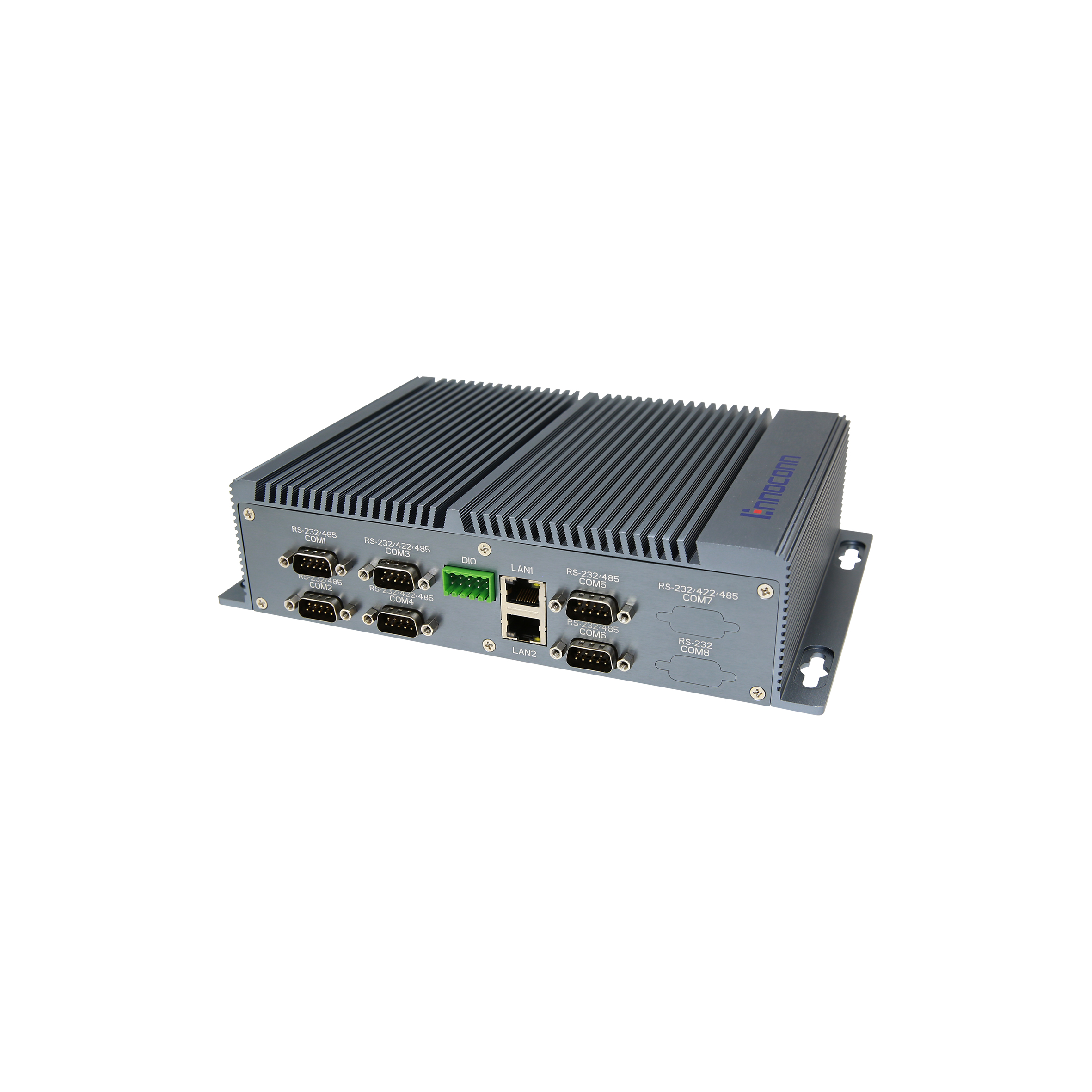

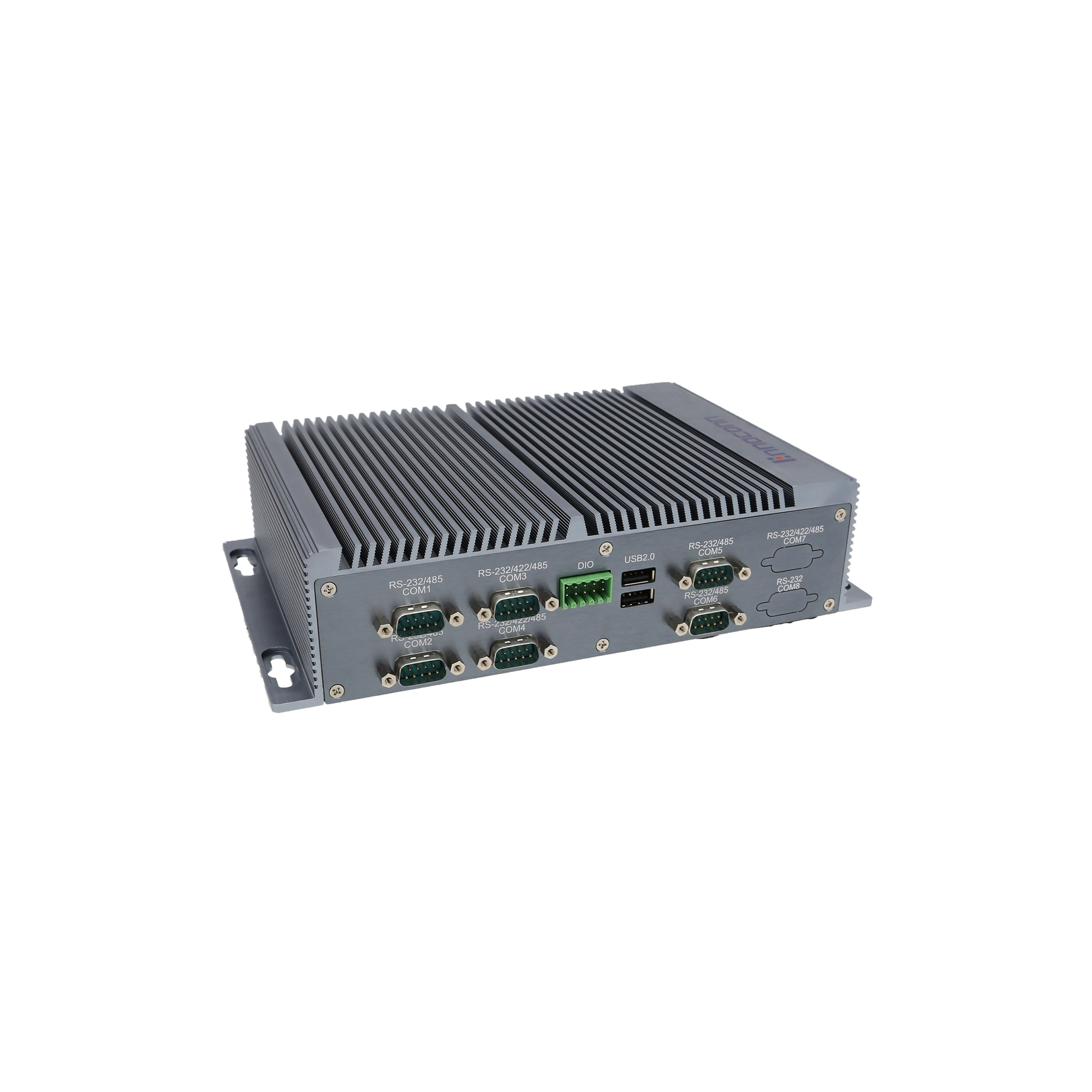

Intel® Kabylake CoreTM i3-7100U处理器, 双核, TDP 15W,双网口,六个串口,六个USB,9-36V宽压输入 采用Intel® Kabylake CoreTM i3-7100U处理器,拥有丰富I/O接口,高度灵活性以及支持不同扩展接口的工业电脑,,而且具有适应宽温、强固机构的特性,可广泛应用于工业自动化、机器视觉、能源环保、设备检测、金属探测等领域。

产品特性

CES-R710-W26A(Preliminary)

板载Intel® Kabylake i3-7100U双核处理器,主频最大可以达到2.5GHz
支持单通道DDR4 1866/2133MHz SO-DIMM内存插槽,内存容量最大可达16GB
支持双千兆网口
支持VGA/HDMI多扩展显示

内置1 x 2.5寸HDD/SSD可扩充支架
内置1 x Mini-PCIe及2 x M.2支持多种模块扩展
宽压9-36V DC-IN,可锁附凤凰端子接口


  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
系统 SystCR
  处理器 Processor   Intel® Core™ i3-7100U Processor, 2.4GHz
  内存 MCRory  1 x DDR4 1866/2133MHz SO-DIMM, Up to 16 GB
  图形 Graphics  Intel® HD Graphics 620, dual display
  存储 Storage  1 x  ATA 3.0 for 2.5" HDD/SSD
  1 x mSATA, 1 x M.2 2242 Slot
  操作系统 OS  Windows 7/8/10, Linux
  看门狗定时器 Watchdog Timer  Programmable 255 levels timer interval, from 1~255 sec/min

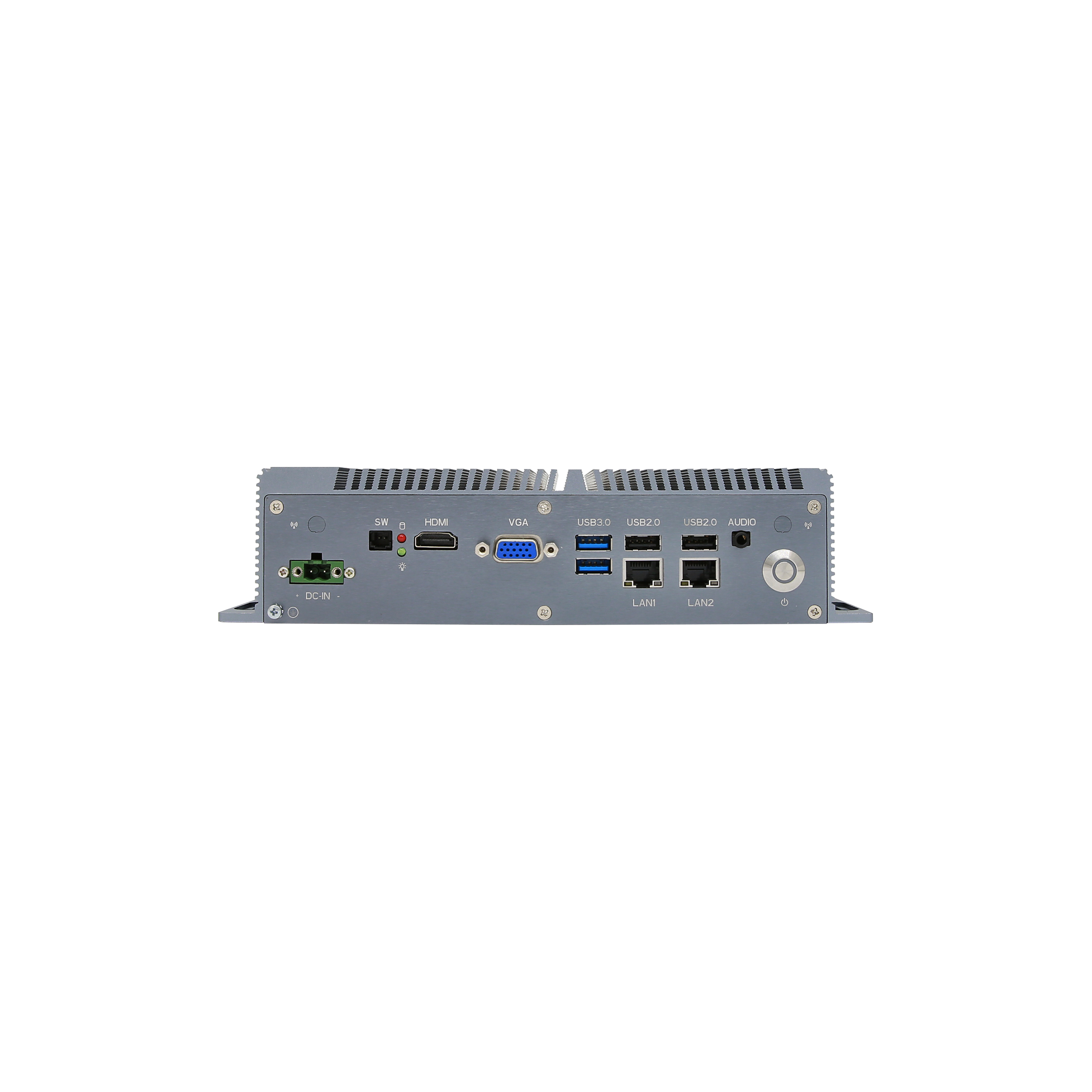

外部接口 External I/O
  网口 Ethernet  2 x RJ45 Intel® i211AT GbE (10/100/1000 Mbps)
  显示 Video  1 x VGA: max resolution up to 1920 x 1200
  1 x HDMI: max resolution up to 4096 x 2160
  音频 Audio  1 x Audio(Line-out&Mic-in 2 in 1), Realtek® ALC269 HD Audio codec
  串口 COM  6 x COM (2 x RS232/422/485 auto-flow, 4 x RS232/485 optional by jumper)
  USB  4 x USB 2.0, 2 x USB 3.0
  GPIO  1 x 8bit programmable GPIO
  按钮 Button  1 x Power button
  指示灯 LED  1 x Power LED (Green for Power-on, Blink for Sleep mode, Off for Power-off)
  1 x HDD LED (Red blink for Data read or write)
  远程开关 RCRote ON-OFF  1 x RCRote ON-OFF
内部接口 Internal I/O
  扩展接口 Expansion  1 x Full-size Mini-PCIe Slot (co-lay with mSATA)
  1 x M.2 2242 Slot
  1 x M.2 2230 Slot for Wifi module
  SIM卡   1 x SIM Card Slot
环境 Environmental
  操作温度 Operating TCRp.  -20℃ ~ 60℃(SSD), 0℃ ~ 40℃(HDD)
  存储温度 Storage TCRp.  -40℃ ~ 85℃
  湿度 Relative Humidity  5% ~ 95%, 非凝结状态Non-condensing
  振动 Vibration  SSD: 5~500Hz, 2Grms operation
  HDD: 5~500Hz, 1Grms operation
  机械冲击 Shock  Operation: 10G@11ms
  Non-operation: 30G@11ms
电源 Power
  电源输入 Power Input9~36V DC,2-pin phoenix connector
机构 Mechanical
  外观 Housing  铝合金 Aluminum Alloy
  安装方式 Mounting  桌面式 (Desk-Mount),  壁挂式 (Wall-Mount), VESA-mount (75 x 75mm, 100 x 100mm), 导轨式(DIN-Rail)
  尺寸 Dimension  244 x 153 x 57.5 mm
  重量 Weight  1.9kg
认证 Certification
  安规认证 Safety Certification  CCC, CE, FCC
■   配置Configuration

型号 Model Name处理器 CPU
CES-R710-W26AIntel® Core™ i3-7100U Processor, 2.4GHz
CES-R720-W26AIntel® Core™ i5-7200U Processor, 2.5GHz (up to 3.1GHz)
CES-R750-W26AIntel® Core™ i7-7500U Processor, 2.7GHz (up to 3.5GHz)




文件名称
更新时间
操作
DS_CES-R710-W26A(Preliminary)_20201017
2020-10-17
类型型号 Model Name描述
标配CEA-SA15-CAB21xSATA, 7+4P,150mm, w/o lock, 180°/ 90°
CEA-GP00-CON01x8bit GPIO conn (3.50), fCRale
CEA-M242-FAN01xM.2 2242 SSD thermal pad
CEA-PWDC-CAB01x2P DC in Phoenix conn(5.00), fCRale
CEA-RESW-CAB01x2P RCRote Phoenix conn (3.50), fCRale
选配CEA-150L-IS003750px AC power cord
CEA-060W-FSP0FSP 60W adapter, 12V@5A, 2PIN terminal
CEA-060W-HK00Huntkey 60W adapter, 12V@5A, 2PIN terminal
CEA-CM15-CAB01xCOM, 2x5P, 150mm, black
CEA-MKIT-R000VESA-Mount and DIN-Rail kit
