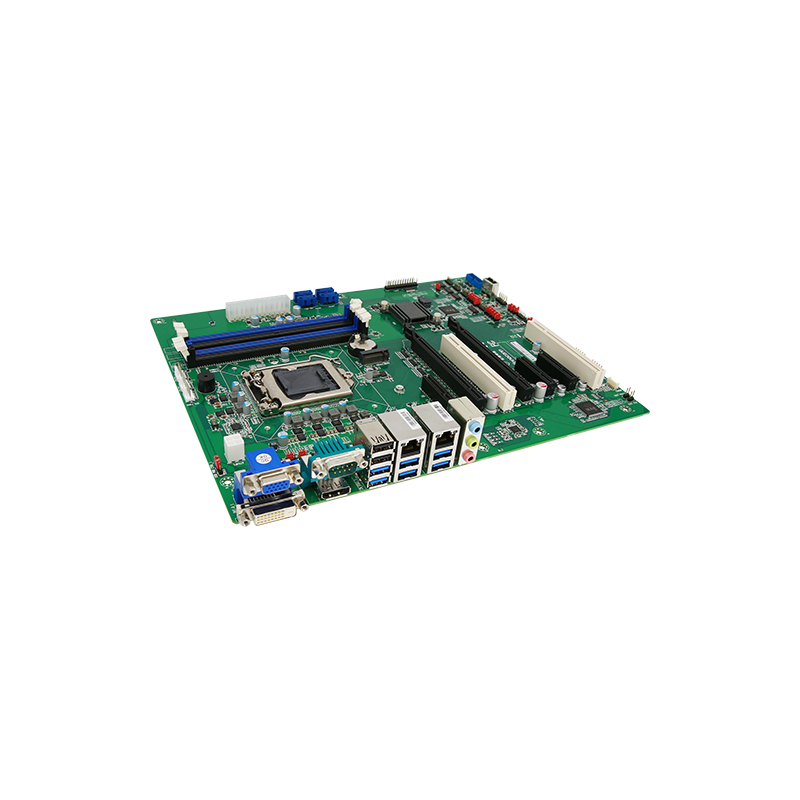

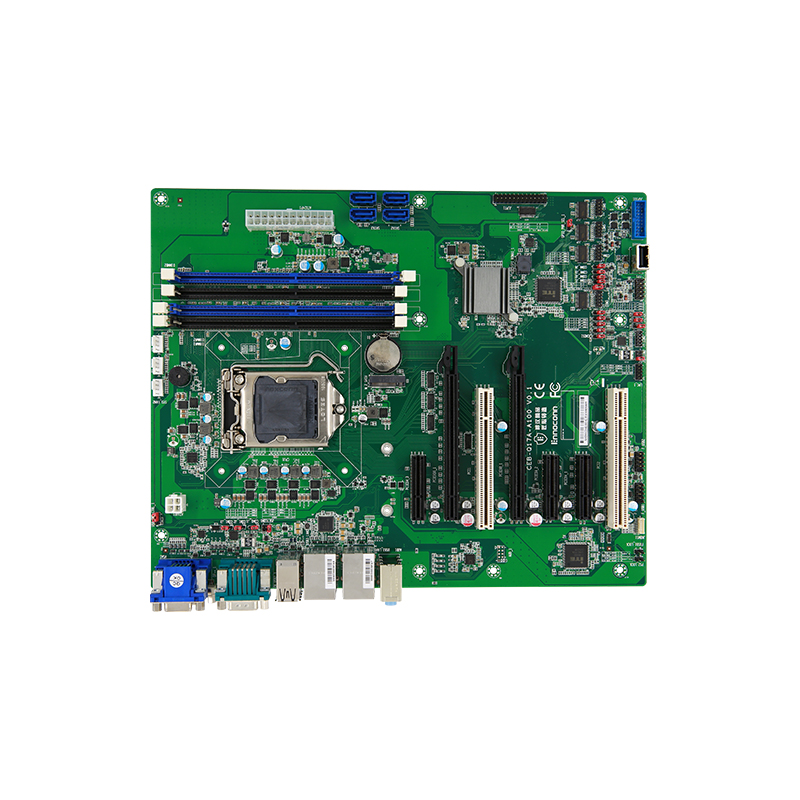

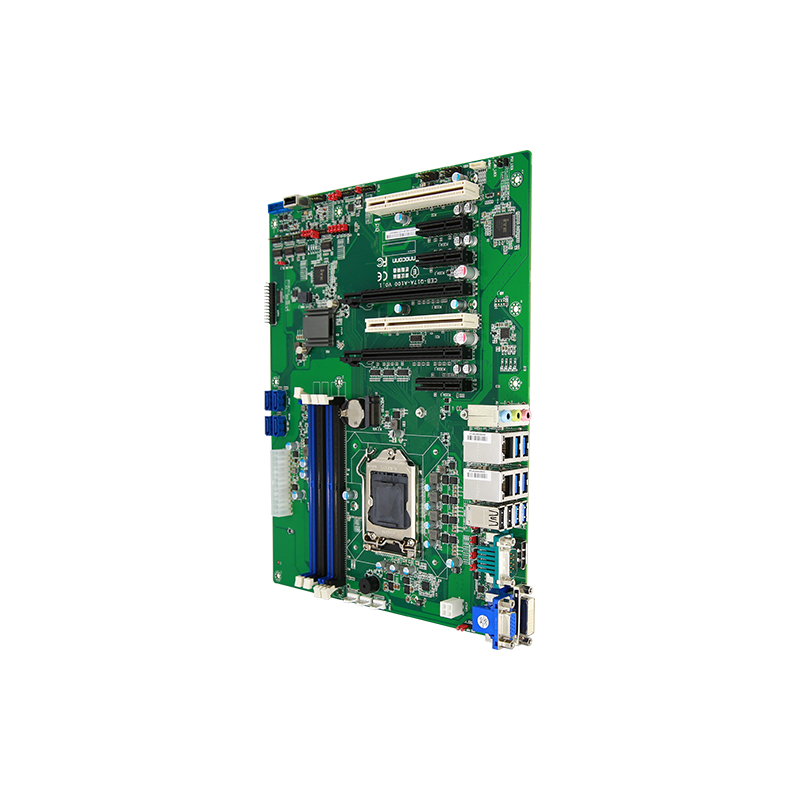

CEB-Q17A-A100

CEB-Q17A-A100
  • CEB-Q17A-A100
  • CEB-Q17A-A100
  • CEB-Q17A-A100
  • CEB-Q17A-A100
询 价
产品介绍

LGA1151 Intel® 6/7代酷睿 i7/i5/i3/奔腾®/赛扬®处理器，VGA/DVI-D/DP++, DDR4,SATAIII,USB3.0,6 COMs, ATX 主板 采用Intel® Skylake-S/Kabylake-S平台，Q170芯片组， 中央处理器功耗最高支援到95W，ATX 架构，支持双千兆网口，DDR4,SATA III,USB3.0,6COMs。主板支持丰富的I/O接口、功能齐全，具备耐用设计与多扩展功能。可应用于金融、智能服务、智能制造、安全监控、环保监测等领域。

产品特性

CEB-Q17A-A100

Intel®6/7代酷睿 i7/i5/i3/奔腾®/赛扬®处理器，功耗最高支援到95W，支持intel vPro
双通道4插槽 DDR4 2133/2400MHz，高达64GB
支持VGA，DVI-D，DP++ 3屏显示
支持双Intel GbEs，USB3.0，16位DIO
支持4个SATA3.0，RAID0/1/5/10
支持2个RS-232/422/485和2个RS232/485和2个RS232串联端口，5V/12V电压输出
海岸线USB端口支援USB SR Pro技术
2个PCIe x16 (Gen3)和3个PCIe X 4 ( X 4 link), 2个PCI 扩展口，和M.2(SATA3.0或PCIe 3.0 x1 NVME) 2242/2280
支持PS/2和前面板USB port一键锁定功能

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
  处理器 Processor  Intel® Core™ i7/i5/i3/Pentium®/Celeron®processor, TDP up to 95W
  芯片组 Chipset  Q170
  内存 MCRory  DDR4 2133/2400 MHz, 4 x U-DIMM Slot, up to 64GB
  存储 Storage  4 x SATA 3.0, 1 x M.2(SATA3.0 or PCIe 3.0 x 1) 2242/2280
  显示 Display  Intel® HD Graphics 630
  网口 Ethernet  1 x Intel® i219-LM GbE, 1 x Intel® i211-AT (10/100/1000 Mbps)
  音频 Audio  Realtek® ALC269 HD Audio codec, supports 2.1-channel
  BIOS  AMI UEFI BIOS
  外部接口 Rear I/O  1 x DVI-D: max resolution up to 1920 x 1200
  1 x VGA: max resolution up to 1920 x 1200
  1 x DP++: max resolution up to 4096 x 2160
  2 x USB2.0, 6 x USB3.0
  2 x RJ45
  1 x RS232/422/485(with auto flow control)
  1 x Line-out/Line-in/Mic-in
  内部接口 Internal I/O  1 x RS232/422/485
  2 x RS232/485
  2 x RS232
  5 x USB2.0 (Pinheader+1 x Type-A)
  1 x 16 bit DIO
  4 x SATA3.0
  1 x PS/2 pinheader (for Keyboard and mouse)
  扩展接口 Expansion  2 x PCIe X 16 (Gen 3, 1 x 16 or 2 x 8 link)
  3 x PCIe X 4 ( X 4 link)
  2 x PCI
  1 x M.2 (SATA 3.0 or PCIE 3.0 x1)
  环境 Environment  操作温度 Operation tCRp: 0℃~60℃
  存储温度 Storage tCRp: -40℃~85℃
  操作湿度 Operation hum: 5%~90%, 非凝结non-coagulation
  存储湿度 Storage hum: 5%~95%, 非凝结non-coagulation
  电源输入 Power Input  ATX
  尺寸 Dimensions  304.8 x 244 mm (12" x 9.6")
  操作系统 OS  Windows 7/8/10, Linux
  安规认证 Safety Certification  CCC, CE, FCC (Class B)




文件名称
更新时间
操作
DS_CEB-Q17A-A100_20201017
2020-10-17
下载
标配
Standard		型号 Model Name描述 Description
CEA-SA40-CAB01xSATA, 1x7P, 400mm, w/o lock, 180°/180°
CEA-Q17A-BRK0I/O shielding bracket
选配
Optional		型号 Model Name描述 Description
CEA-LP45-CAB01 x LPT, 2 x 13P, 450mm, Black
CEA-CM30-CAB12 x COM,2  x 5P, 300mm, Black
CEA-GP35-CAB11 x GPIO, 2 x 10P, 350mm, Black
CEA-US35-CAB02 x USB, 2 x 5P, 350mm, Black
CEA-H81M-FAN0CPU Cooler, support 65W, LGA115X Series
