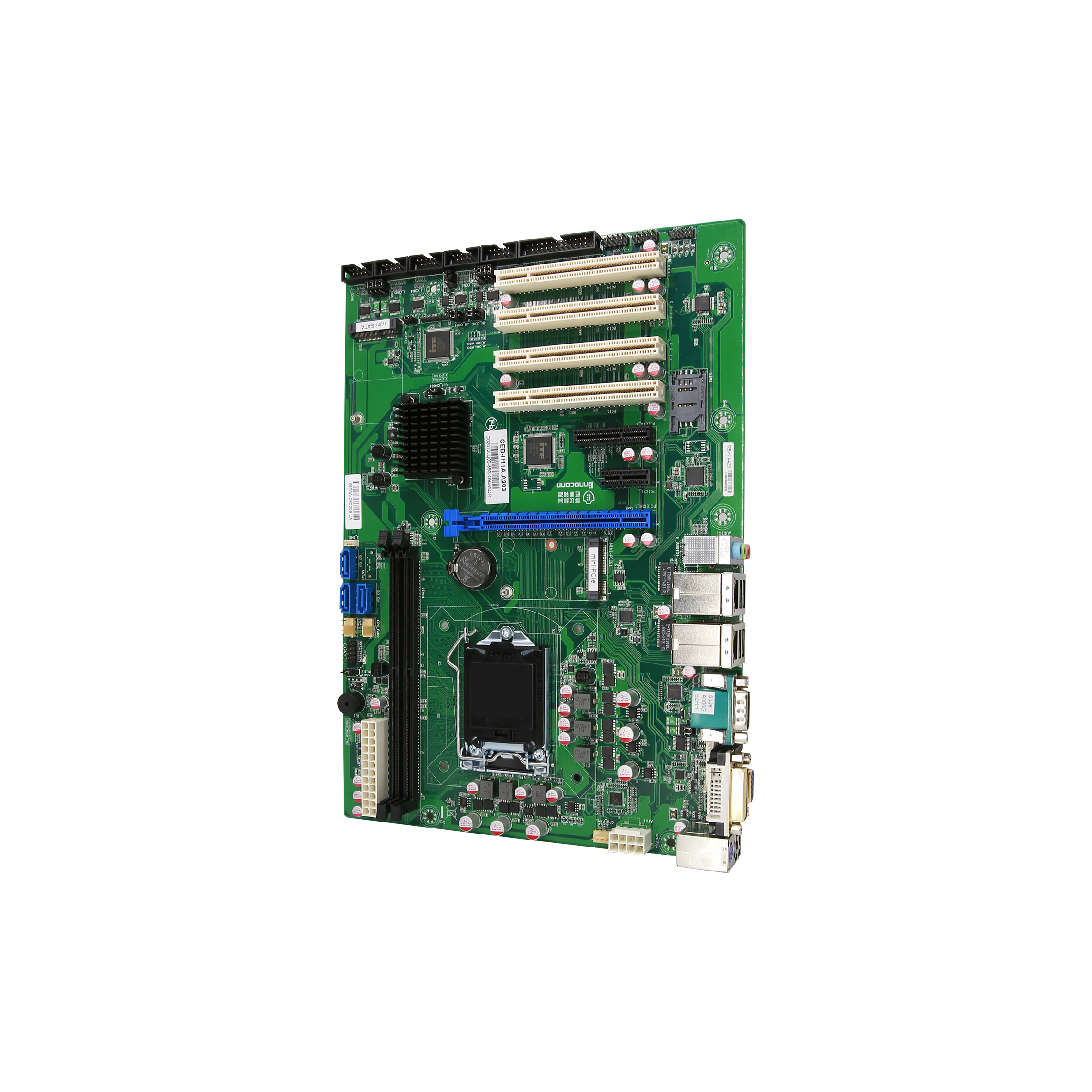

CEB-H11A-A203

产品介绍

Intel H110芯片组,HDMI/DVI/VGA, 2 x Giga LAN, 6 x COM, 9 x USB, PCIe x 3, PCI x 4, ATX主板。 采用H110芯片组支持Intel® LGA1151针脚的6/7代赛扬、奔腾以及酷睿i3/i5/i7系列处理器,具有强大的运算能力,提供2个DDR4 288-pin DIMM内存插槽,最大可支持32GB内存容量。ATX标准孔位,支持双屏异显,多扩展包括:PCIe x 16、PCIe x 4、PCIe x 1、4个PCI插槽,Mini-PCIe x 1以及mSATA。可适用在标准上架式机箱以及各种工业控制领域。

产品特性

CEB-H11A-A203

采用H110芯片组
支持Intel® 6th/7th Gen. Core™ i3/i5/i7, Pentium®, Celeron® processor, LGA1151
支持2个DDR4 288-pin DIMM内存, 最大可支持32GB
支持HDMI/VGA/DVI双显
支持双千兆网口、6 x COM、9 x USB
支持3个PCIe、4个PCI扩展插槽以及1个Mini-PCIe和1个mSATA
ATX电源输入

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
  处理器 Processor  Intel® 6th/7th Gen. Core™ i3/i5/i7 Pentium®, Celeron® processor, LGA1151 Socket
  芯片组 Chipset  Intel® H110 Chipset
  内存 MCRory  DDR4 2133/1866 MHz, 2 x 288-pin DIMM Slot, up to 32 GB
  存储 Storage  4 x SATA 3.0, 1 x Msata
  显示 Display  Intel® HD Graphics, dual display
  网口 Ethernet  1 x Intel® I211AT + 1 x Intel® I219-LM GbE (10/100/1000 Mbps)
  音频 Audio  Realtek® ALC662 5.1 channel HDA Codec, supports Mic/Line-out/Line-in Ports
  BIOS  AMI UEFI BIOS
  外部接口 Rear I/O  1 x PS/2 (Keyboard and Mouse Supported)
  1 x DVI: max resolution up to 1920 x 1200
  1 x VGA: max resolution up to 1920 x 1200
  1 x HDMI: max resolutionup to 4096 x 2160
  1 x RS232
  2 x RJ45
  1 x Mic, 1 x Line-out, 1 x Line-in
  2 x USB 2.0, 4 x USB 3.0
  内部接口 Internal I/O  1 x PCIe X 16, 1 x PCIe X 4, 1 x PCIe X 1, 4 x PCI
  3 x USB 2.0
  3 x RS232, 2 x RS485/232
  1 x 8-bit GPIO
  3 x Fan Header
  1 x SIM Card Slot
  扩展接口 Expansion  1 x PCIe X 16 Slot, 1 x PCIe X 4 Slot, 1 x PCIe X 1 Slot, 4 x PCI Slot,
  2 x Full-size Mini-PCIe Slot (1 x mSATA, 1 x Wifi/3G/4G)
  环境 Environment  操作温度 Operation TCRp.: 0℃ ~ 60℃
  存储温度 Storage TCRp.: -25℃ ~ 75℃
  操作湿度 Operation Humidity: 10% ~ 90%
  存储湿度 Storage Humidity: 5% ~ 95%, 非凝结状态 Non-condensing
  电源输入 Power Input  ATX PSU
  尺寸 Dimensions  ATX (305 x 220 mm)
  TPM  TPM 2.0/fTPM (optional)
  操作系统 OS  Windows 7/8/10, Linux




文件名称
更新时间
操作
DS_CEB-H11A-A203_20201017
2020-10-17
标配
standard
型号 Model Name描述 Description
CEA-SATA-CAB0SATA7 to SATA7 cable, 1 pcs
CEA-COM1-CAB0COM x 1 w/bracket, 5 pcs
CEA-BKIO-H110H110 IO shielding bracket
