CEB-H81A-A200

CEB-H81A-A200
  • CEB-H81A-A200
  • CEB-H81A-A200
  • CEB-H81A-A200
  • CEB-H81A-A200
询 价
产品介绍

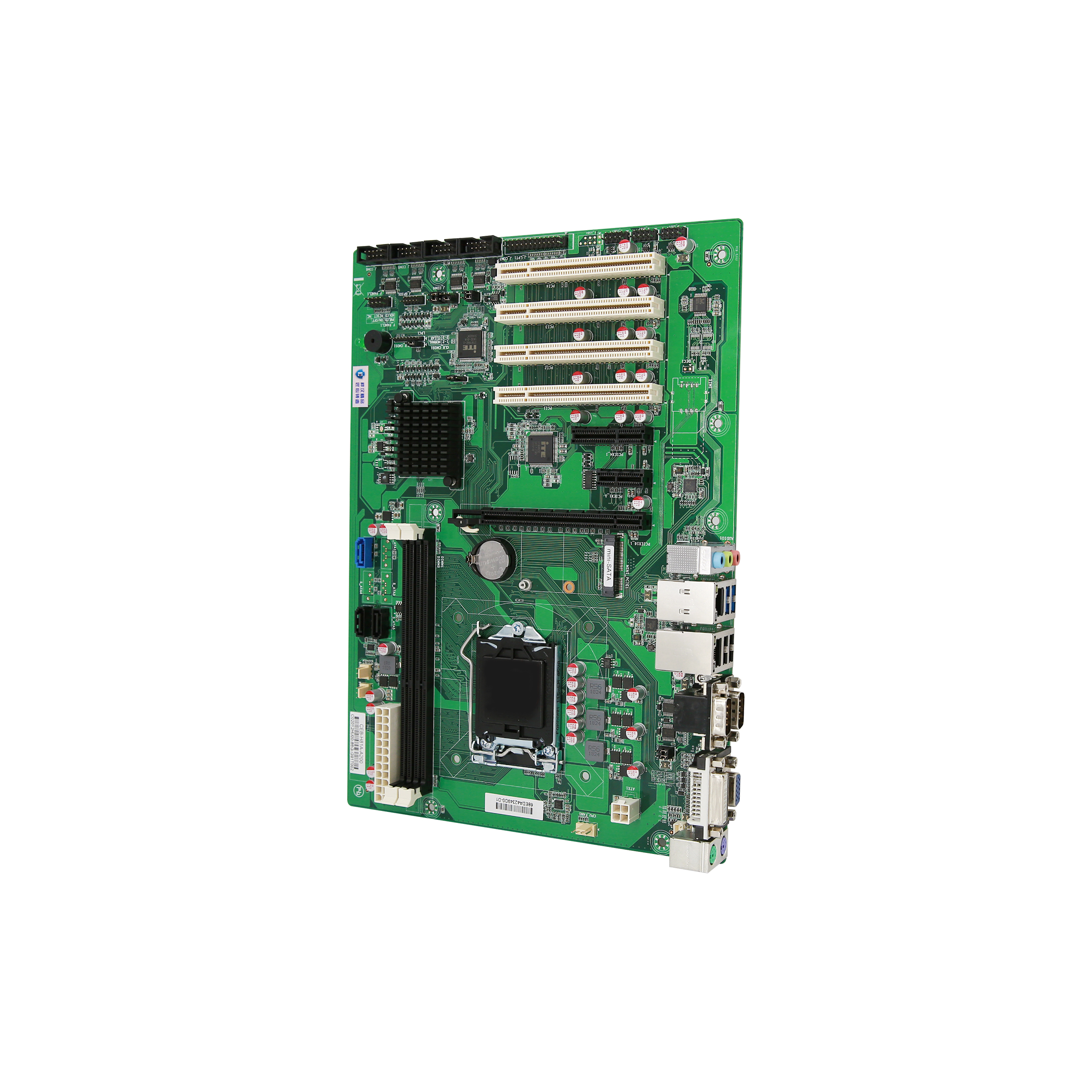

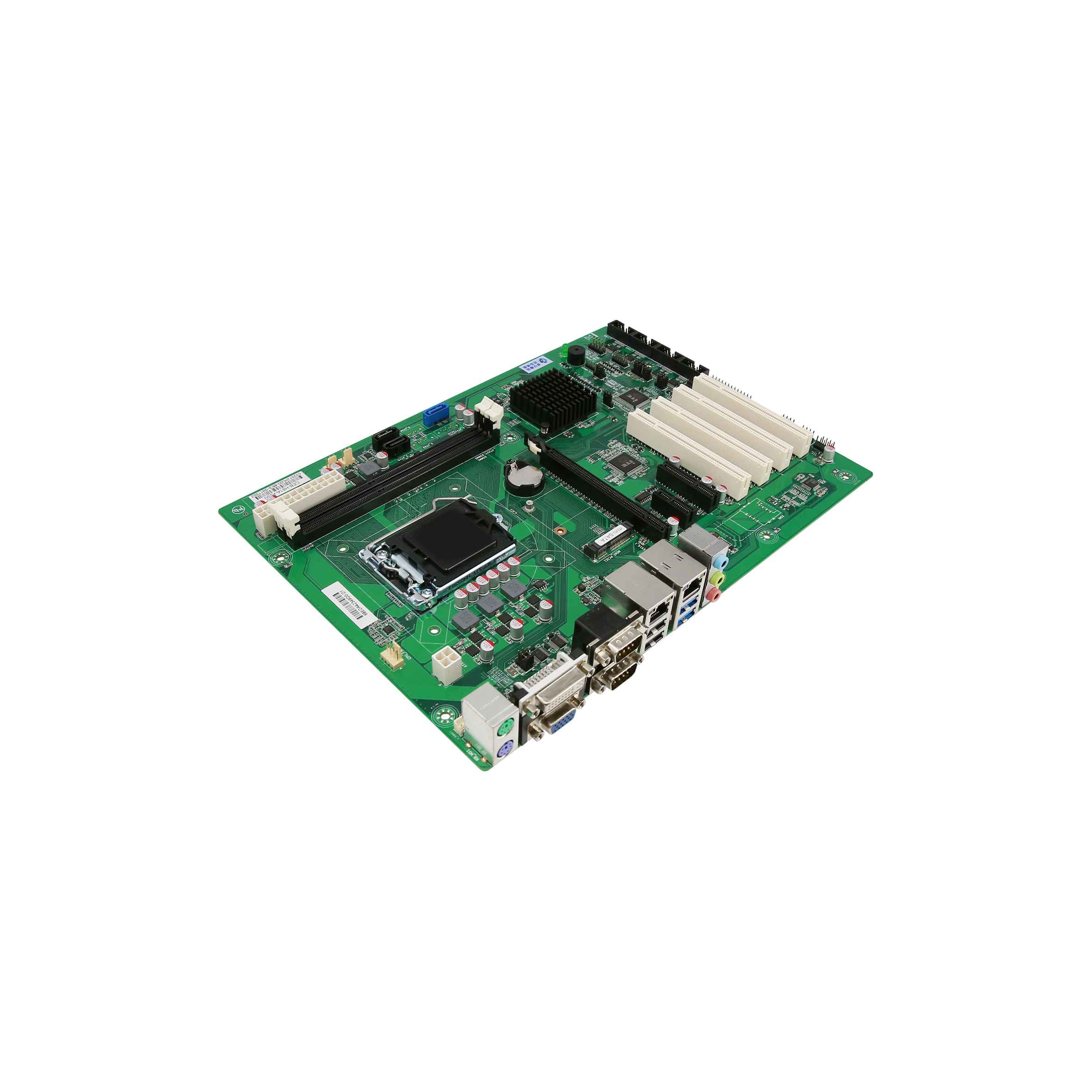

Intel H81芯片组, HDMI/DVI, 2 x Giga LAN, 6 x COM, 10 x USB, PCIe x 3, PCI x 4, ATX主板。 采用H81芯片组支持Intel® LGA1150针脚的4代赛扬、奔腾以及酷睿i3/i5/i7系列处理器，提供2个DDR3 240-pin DIMM内存插槽，最大可支持16GB内存容量。ATX标准孔位，支持双屏异显，多扩展包括：PCIe x 16、PCIe x 4、PCIe x 1、4个PCI插槽以及mSATA。可适用在标准上架式机箱以及各种工业控制领域。

产品特性

CEB-H81A-A200

采用H81芯片组
支持Intel® 4th Gen. CoreTM i3/i5/i7、Pentium®、Celeron® processor, LGA1150
支持2个DDR3 240-pin DIMM内存，最大可支持16GB
支持HDMI/DVI双显
支持双千兆网口、6 x COM、10 x USB
支持3个PCIe、4个PCI扩展插槽
ATX电源输入

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
  处理器 Processor  Intel® 4th Gen. Core™ i3/i5/i7, Pentium®, Celeron® processor, LGA1150 Socket
  芯片组 Chipset  Intel® H81 Chipset
  内存 MCRory  DDR3 1600/1333 MHz, 2 x 240-pin DIMM Slot, up to 16 GB
  存储 Storage  1 x SATA 3.0, 2 x SATA 2.0, 1 x mSATA
  显示 Display  Intel® HD Graphics, dual display
  网口 Ethernet  2 x Realtek® 8111F GbE (10/100/1000 Mbps)
  音频 Audio  Realtek® ALC662 5.1 channel HDA Codec, supports Mic/Line-out/Line-in Ports
  BIOS  AMI UEFI BIOS

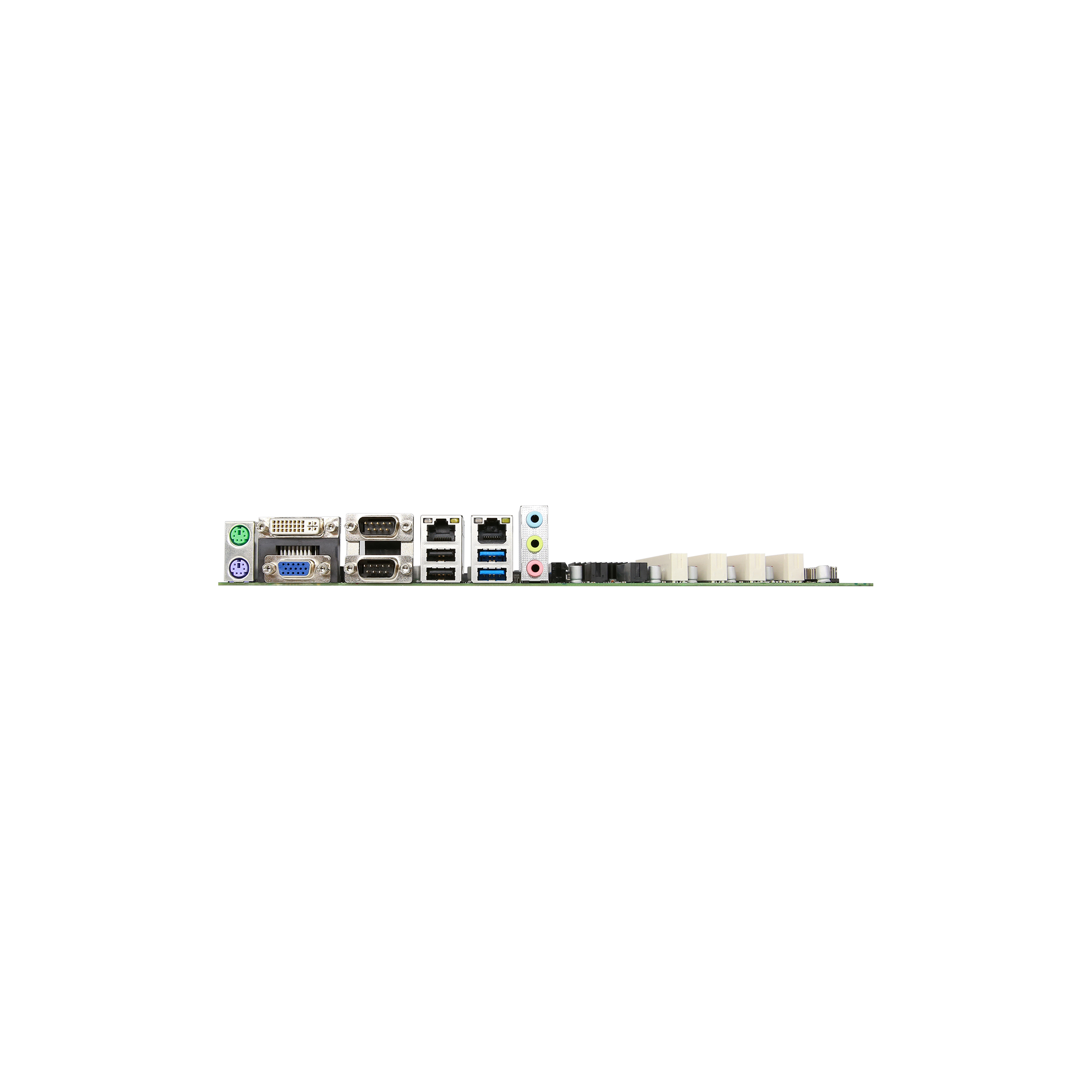

  外部接口 Rear I/O  1 x VGA: max resolution up to 1920 x 1200
  1 x DVI: max resolution up to 1920 x 1200
  2 x RS232
  2 x USB 2.0, 2 x USB 3.0
  2 x RJ45
  1 x Line-out, 1 x Line-in, 1 x Mic-in
  1 x PS/2 (Keyboard and Mouse)
  内部接口 Internal I/O  1 x RS485/232, 3 x RS232
  1 x LPT
  1 x CPU_Fan, 2 x SYS_Fan
  1 x Audio Connector, 1 x Front Audio
  1 x ATX Power Input Connector
  1 x SIM Connector
  6 x USB 2.0
  1 x 8-bit GPIO
  扩展接口 Expansion  1 x PCIe X 16 Slot, 1 x PCIe X 4 Slot, 1 x PCIe X 1 Slot, 4 x PCI Slot,
  1 x Full-size Mini-PCIe Slot (1 x mSATA, 1 x Wifi/3G/4G)
  环境 Environment  操作温度 Operation TCRp.: 0℃ ~ 60℃
  存储温度 Storage TCRp.: -25℃ ~ 75℃
  操作湿度 Operation Humidity: 10% ~ 90%
  存储湿度 Storage Humidity: 5% ~ 95%, 非凝结状态 Non-condensing
  电源输入 Power Input  ATX PSU
  尺寸 Dimensions  ATX (305 x 220 mm)
  TPM  TPM 2.0/fTPM (optional)
  操作系统 OS  Windows 7/8/10, Linux




文件名称
更新时间
操作
DS_CEB-H81A-A200_20201017
2020-10-17
下载

标配

standard

型号 Model Name描述 Description
CEA-SATA-CAB0SATA7 to SATA7 cable, 1pcs
CEA-COM1-CAB0COM x 1 w/bracket, 4 pcs
CEA-BKIO-H810H81 IO shielding bracket
