CEB-H81A-A100

产品介绍

您所在的位置：首页 > 产品中心 > CEB-H81A-A100

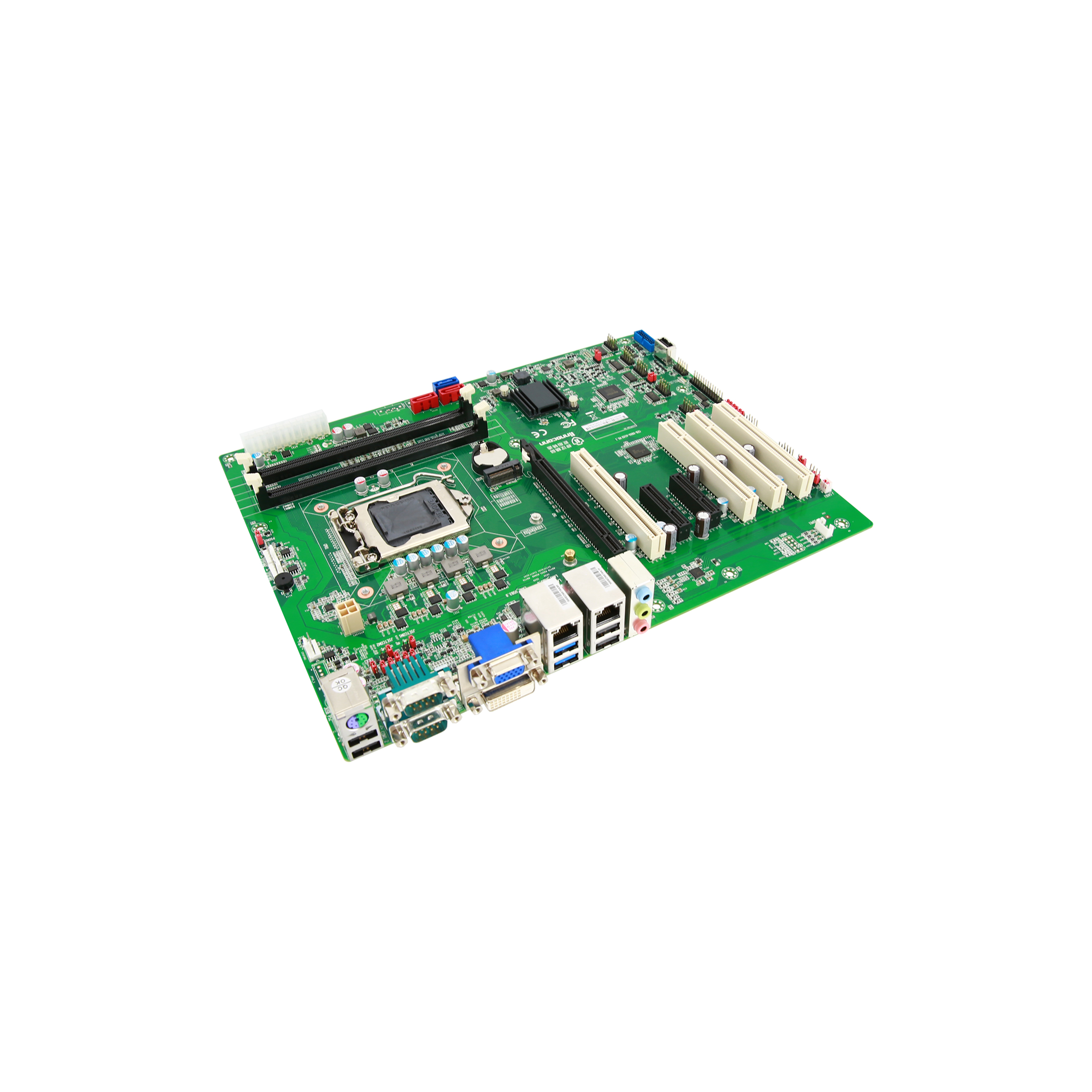

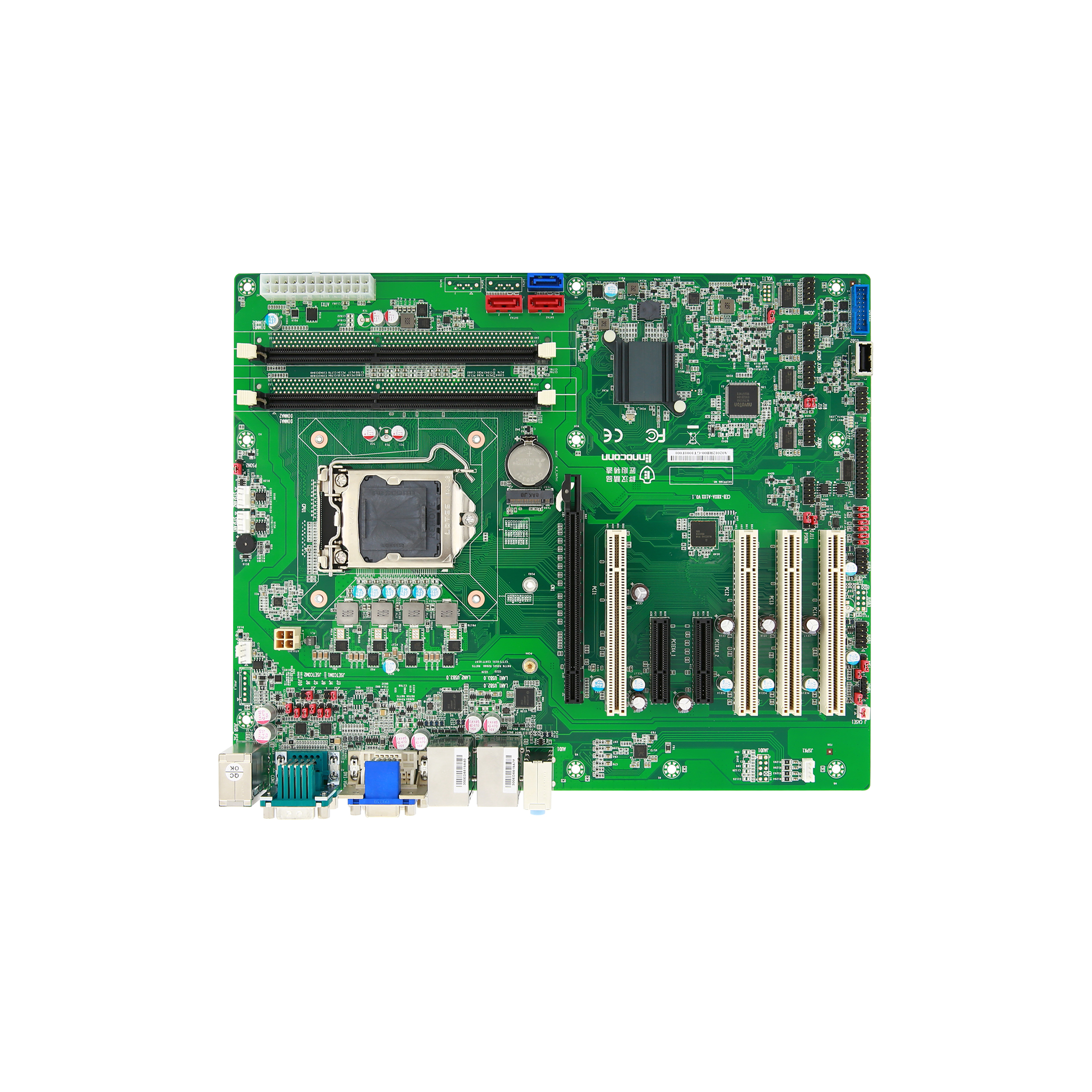

CEB-H81A-A100

CEB-H81A-A100
  • CEB-H81A-A100
  • CEB-H81A-A100
  • CEB-H81A-A100
  • CEB-H81A-A100
询 价
产品介绍

LGA1150 Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器, VGA/DVI-D,DDR3,SATAIII,USB3.0,6COMs,ATX 主板 采用Intel®Haswell平台，H81芯片组， 中央处理器功耗最高支援到95W，ATX 架构， 支持双千兆网口，DDR3,SATA III,USB3.0,6COMs. 主板支持丰富的I/O接口、功能齐全，具备耐用设计与多扩展功能。 可应用于金融、智能服务、智能制造、安全监控、环保监测等领域。

产品特性

CEB-H81A-A100

Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器，功耗最高支援到95W
双通道 DDR3 1333/1600MHz,高达16GB
支持VGA 和 DVI-D 独立双显
支持双Intel GbEs,SATA3.0,USB3.0,16位DIO
支持2个RS-232/422/485和2个RS232/485和2个RS232串联端口
海岸线USB端口支援USB SR Pro技术
1个PCIe x16 (Gen3)和2个PCIe X 4 (x1 link), 和4个PCI 扩展口，和M.2(SATA3.0 信号) 2242/2280

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
  处理器 Processor  Intel®4th Core™ i7/i5/i3/Pentium®/Celeron®processor, TDP up to 95W
  芯片组 Chipset  H81
  内存 MCRory  DDR3 1333/1600 MHz, 2 x U-DIMM Slot, up to 16GB
  存储 Storage  2 x SATA 2.0, 1 x SATA 3.0, 1 x M.2(SATA3.0 Signal)2242/2280
  显示 Display  Intel® HD Graphics 4600
  网口 Ethernet  2 x Intel® i211AT GbE (10/100/1000 Mbps)
  音频 Audio  Realtek® ALC269 HD Audio codec, supports 2.1-channel
  BIOS  AMI UEFI BIOS

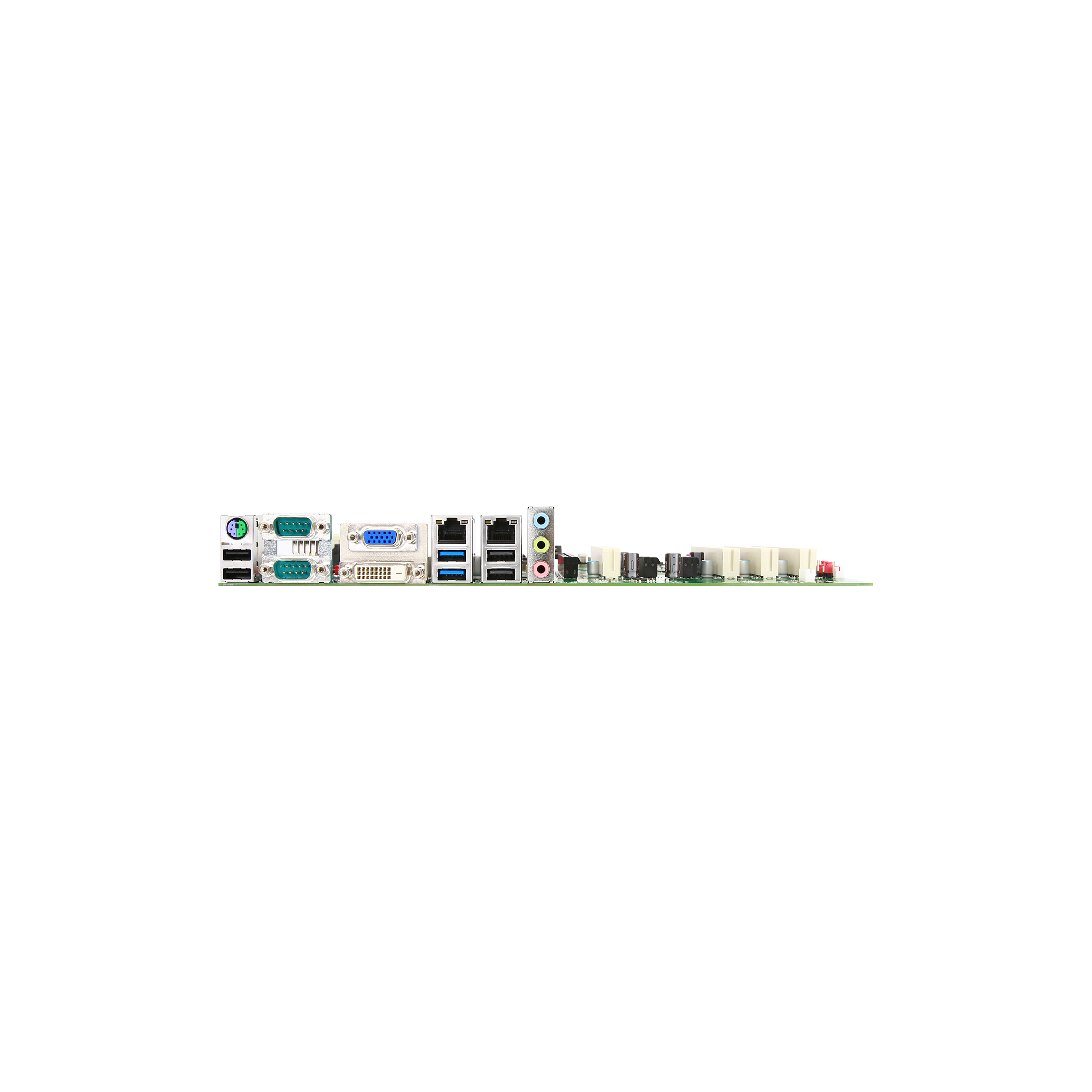

  外部接口 Rear I/O  1 x DVI-D：max resolution up to 1920 x 1200
  1 x VGA: max resolution up to 1920 x 1200
  4 x USB2.0, 2 x USB3.0
  2 x RJ45
  2 x RS232/422/485(with auto flow control)
  1 x PS2(mini-DIN-6)
  内部接口 Internal I/O

  2 x RS232/485
  2 x RS232
  4 x USB2.0 (Pin header + 1x Type-A)
  1 x 16 bit DIO
  2 x SATA2.0
  1 x SATA3.0
  1 x LPT

  扩展接口 Expansion  1 x PCIe X 16
  2 x PCIe X 4 ( X1 link)
  4 x PCI
  环境 Environment  操作温度operation tCRp: 0℃~60℃
  存储温度storage tCRp: -40℃~85℃
  操作湿度operation hum: 5%~90%,非凝结 non-coagulation
  存储湿度storage hum: 5%~90%,非凝结 non-coagulation
  电源输入 Power Input  ATX
  尺寸 Dimensions  304.8 x 244 mm (12" x 9.6")
  操作系统OS  Windows 7(部分功能受限/limited function)/8.1/10, Linux




文件名称
更新时间
操作
DS_CEB-H81A-A100_20201017
2020-10-17
下载
■ 订购清单

标配
Standard		型号 Model Name描述 Description
CEA-SA40-CAB01xSATA, 1x7P, 400mm, w/o lock, 180°/180°
CEA-H81A-BRK0I/O shielding bracket
选配
Optional		型号 Model Name描述 Description
CEA-LP45-CAB01 x LPT, 2 x 13P, 450mm, Black
CEA-CM30-CAB02 x COM, 2 x 5P, 300mm, Black
CEA-GP35-CAB01 x GPIO, 2 x 10P, 350mm, Black
CEA-US35-CAB02 x USB, 2 x 5P, 350mm, Black
CEA-H81M-FAN0CPU Cooler, support 65W, LGA115X Series
