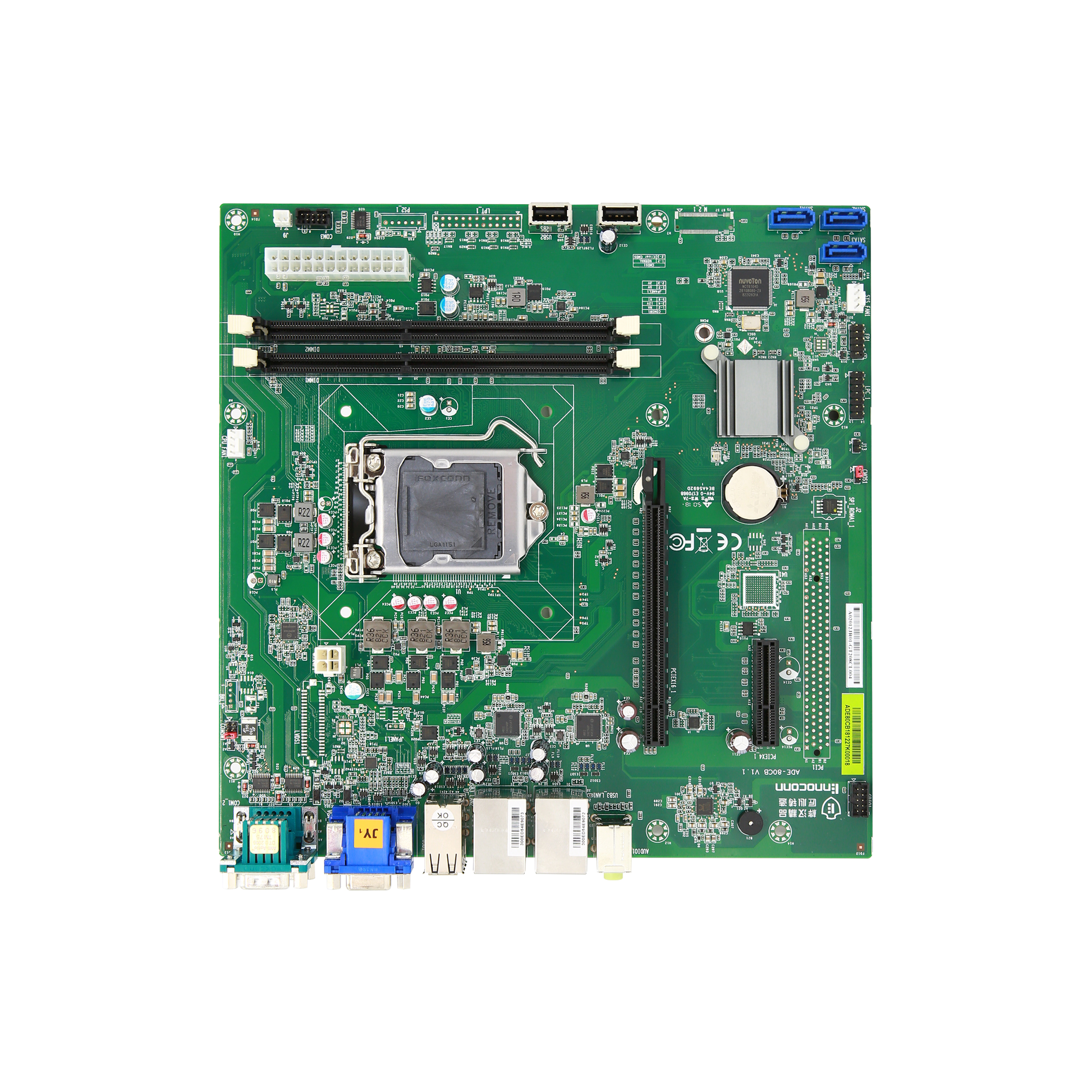

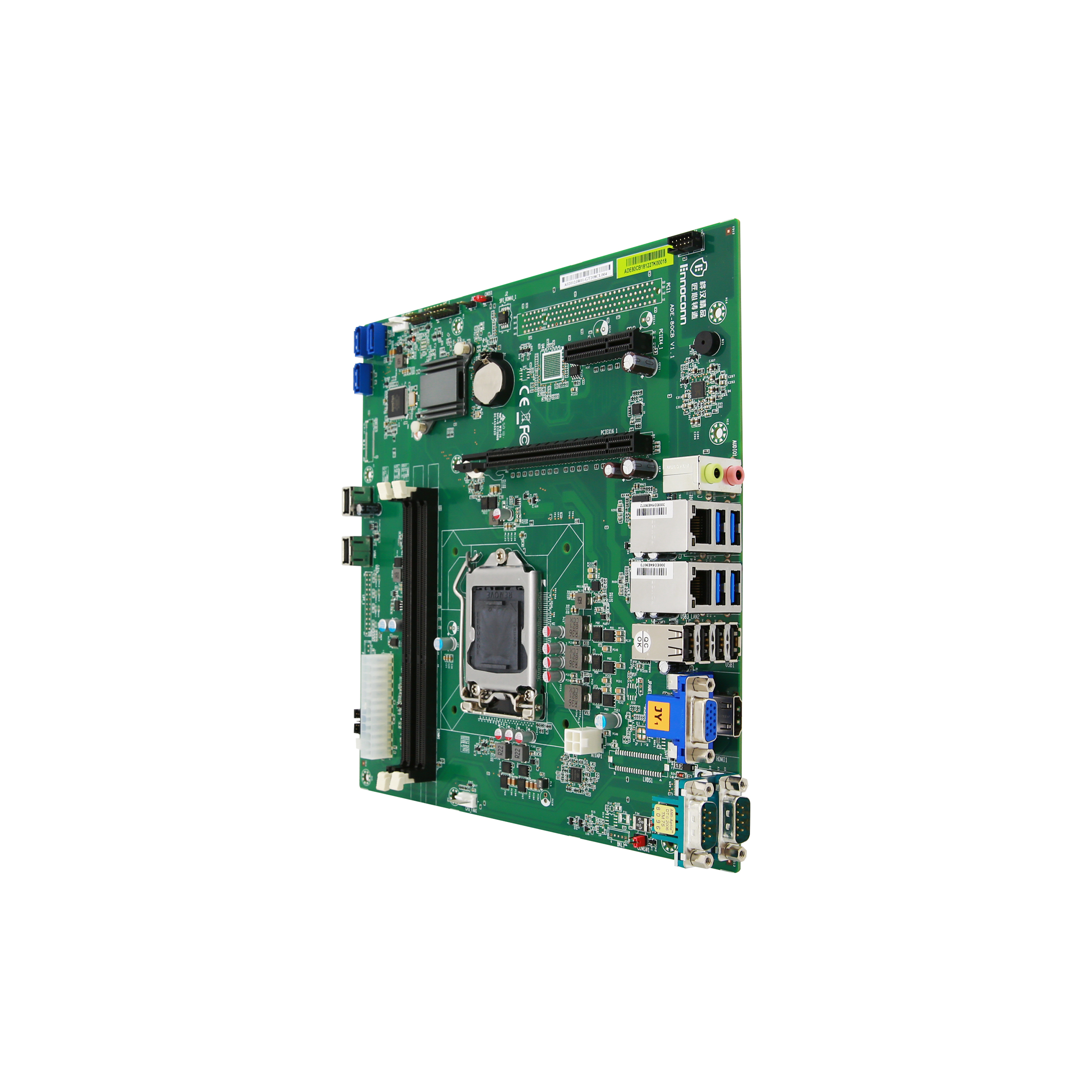

CEB-H11M-A101

CEB-H11M-A101
  • CEB-H11M-A101
  • CEB-H11M-A101
  • CEB-H11M-A101
  • CEB-H11M-A101
询 价
产品介绍

LGA1150 Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器, VGA/DVI-D,DDR3,SATAIII,USB3.0,6COMs/10COMs,m-ATX 主板 采用Intel®Haswell平台，H81芯片组， 中央处理器功耗最高支援到65W，m-ATX 架构， 支持双千兆网口，DDR3,SATA III,USB3.0,6COMs/10COMs. 主板支持丰富的I/O接口、功能齐全，具备耐用设计与多扩展功能。 可应用于金融、智能服务、智能制造、安全监控、环保监测等领域。

产品特性

CEB-H11M-A101

Intel®6代/7代酷睿 i7/i5/i3/奔腾®/赛扬®处理器，功耗最高支援到65W
双通道 DDR3L 1333/1600MHz,高达16GB
支持VGA,HDMI, 独立双显
支持双 Intel GbEs,SATA3.0,USB3.0,8位DIO
1个PCIe x16 (Gen3)和1 个 PCIe X 4

  • 产品规格
  • 下载中心
  • 订购清单


  处理器 Processor  Intel® 6th/7th Gen. Core™ i3/i5/i7, Pentium®, Celeron® processor, LGA1151 Socket
  芯片组 Chipset  H110
  内存 MCRory  DDR3L 1333/1600 MHz, 2 x U-DIMM Slot, up to 16GB
  存储 Storage  3 x SATA 3.0
  显示 Display  Intel® HD Graphics
  网口 Ethernet  2 x Intel® i211AT GbE (10/100/1000 Mbps)
  音频 Audio  Realtek® ALC269 HD Audio codec, supports 2.1-channel
  BIOS  AMI UEFI BIOS

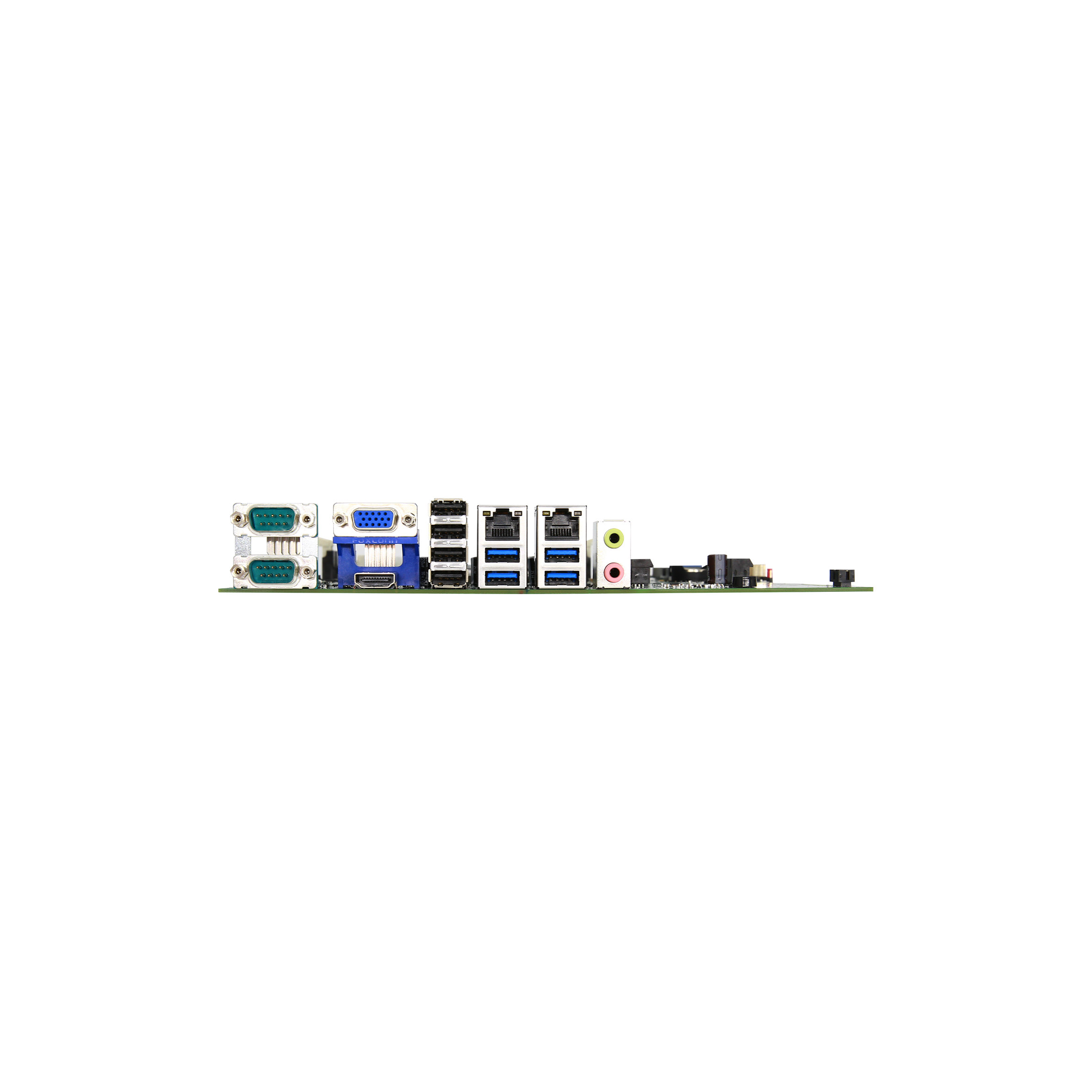

  外部接口 Rear I/O  1 x VGA: max resolution up to 1920 x 1600@60Hz
  1 x HDMI: max resolution up to 2560 x 1600@60Hz
  2 x USB 3.0, 6 x USB 2.0
  1 x Line-out, 1 x Mic-in
  2 x RJ45
  2 x RS232
  内部接口 Internal I/O  2 x USB 2.0 (Type A)
  1 x CPU_Fan (4pin), 1 x SYS_Fan (4pin)
  1 x RS232
  1 x 8-bit GPIO
  1 x F_Panel (power LED, HDD LED, power button, reset button)
  扩展接口 Expansion  1 x PCIe X 16,1 x PCIe X 4
  环境 Environment  操作温度operation tCRp: 0℃~60℃
  存储温度storage tCRp: -40℃~85℃
  操作湿度operation hum: 5%~90%,非凝结 non-coagulation
  存储湿度storage hum: 5%~90%,非凝结 non-coagulation
  电源输入 Power Input  ATX
  尺寸 Dimensions  244 x 244 mm (9.6" x 9.6")
  操作系统OS  Windows 7/8.1/10, Linux




文件名称
更新时间
操作
DS_CEB-H11M-A101_20201017
2020-10-17
下载
标配
Standard		型号 Model Name描述 Description
CEA-SA40-CAB01   x SATA, 1x7P, 400mm, w/o lock, 180°/180°
CEA-H11M-BRK0I/O shielding bracket
选配
Optional		型号 Model Name描述 Description
CEA-H81M-FAN0CPU Cooler, support 65W,  LGA115X Series
