CEB-6203-W100

CEB-6203-W100
  • CEB-6203-W100
  • CEB-6203-W100
  • CEB-6203-W100
  • CEB-6203-W100
  • CEB-6203-W100
询 价
产品介绍

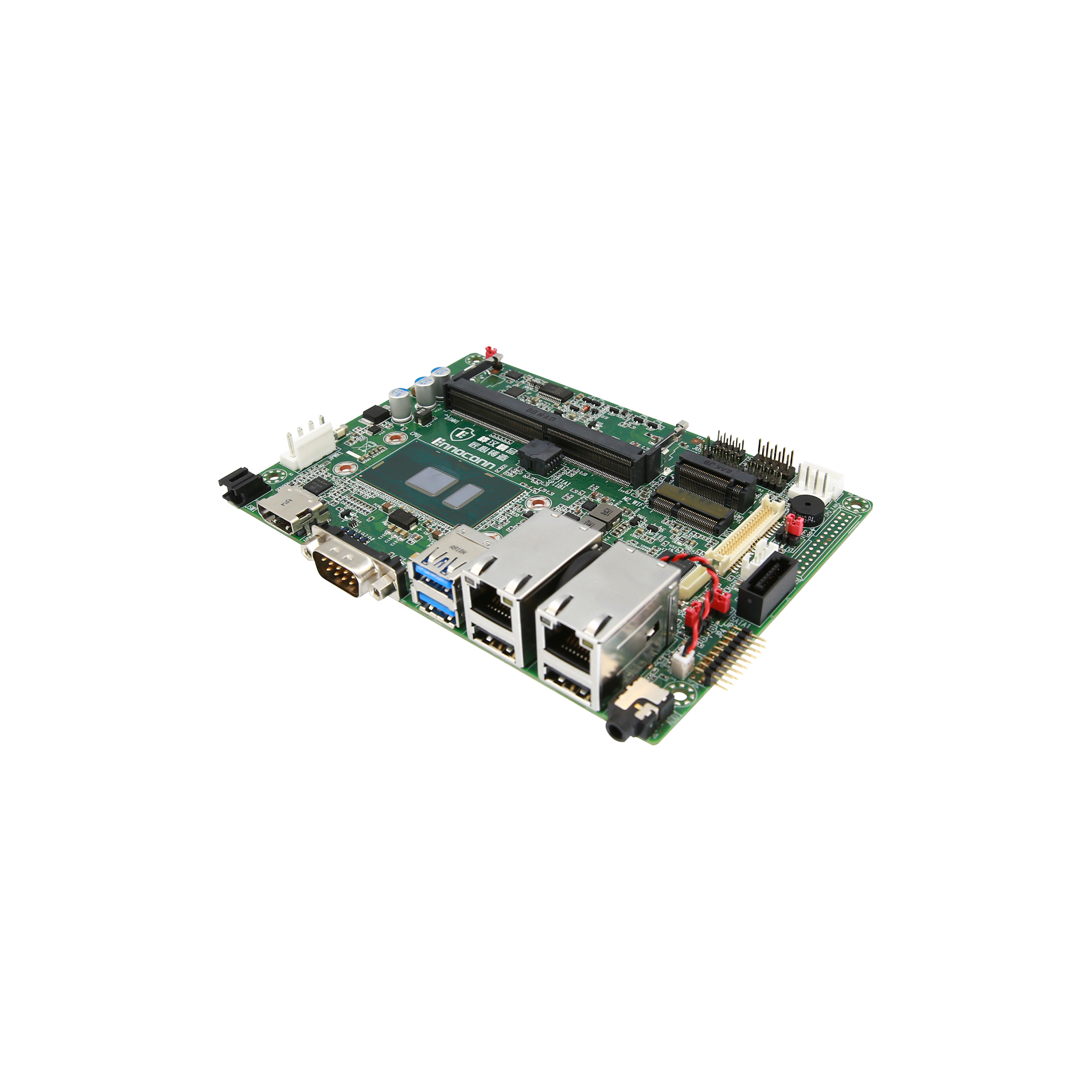

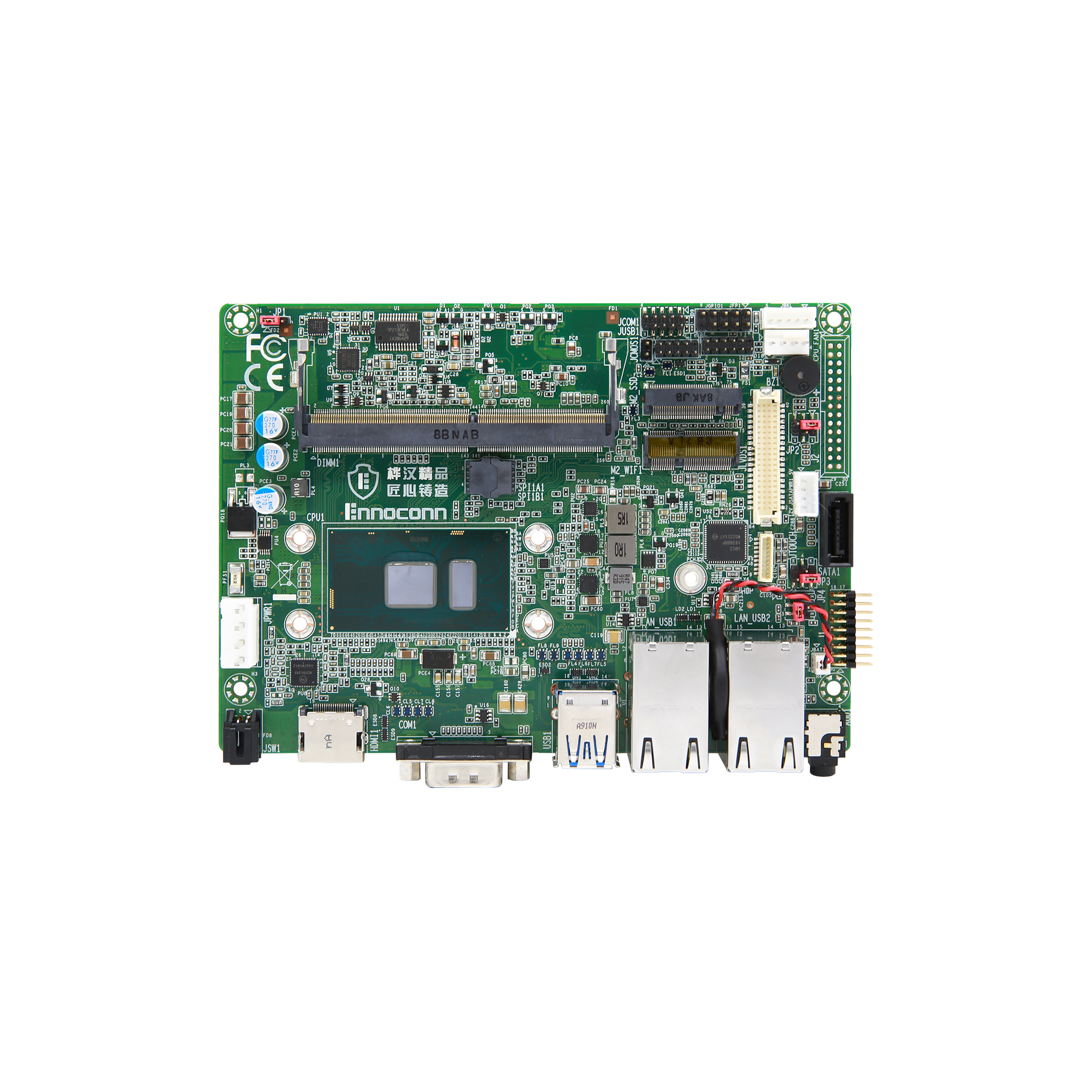

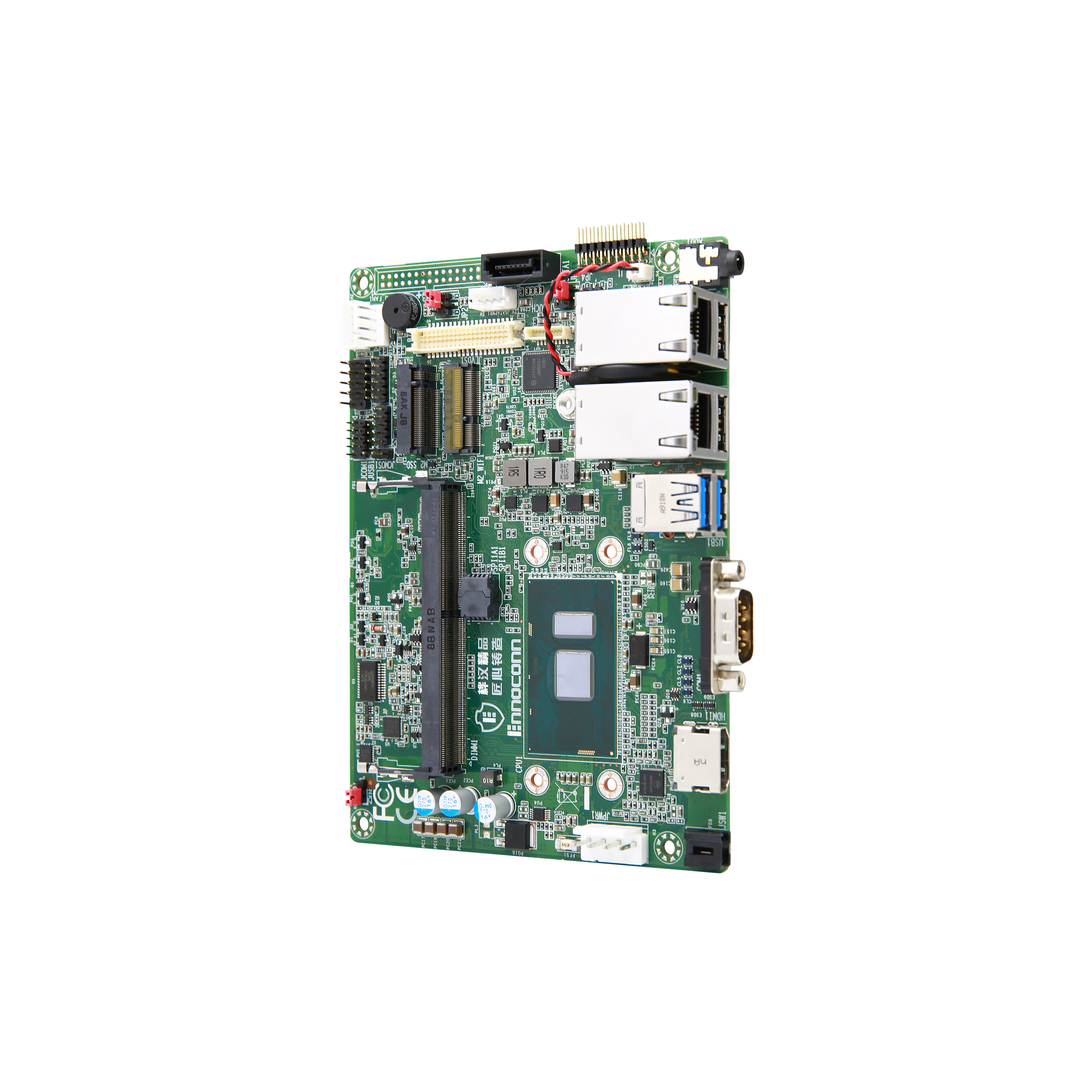

Intel®Sky Lake i3-6100U处理器, 2 x LAN, 6 x USB, 支持 Mini PCIe、M.2 扩展, 3.5寸主板。 Intel® 第六代Skylake U双核处理器, HDMI/LVDS, 2 x LAN, 6 x USB, 2 x M.2, 1 x Mini-PCIe, 2 x COM, 3.5寸主板。采用Intel® 双核处理器, 双千兆网卡, 宽温宽压, 支持Watch dog功能, 15W低功耗, 可以使用在有无风扇需求的系统整机中以及工业嵌入式控制等领域。

产品特性

CEB-6203-W100

Intel® 第六代Core™ i5-6200U Processor (2.3 GHz)
支持SODIMM DDR4, 最大支持16GB
支持宽压输入9V~36V
支持宽温-20℃~ 60℃
支持Watch dog功能
支持SIM卡
支持IO扩展和Riser卡扩展功能

  • 产品规格
  • 下载中心
  • 订购清单
■   规格 Specification
  处理器 Processor  Intel® 6th Core™ i5-6200U Processor (2.3 GHz)
  内存 MCRory  1 x DDR4 1866/2133/2400MHz SODIMM, up to 16 GB
  存储 Storage  1 x SATA 3.0, 1 x M.2 2242 (support SSD)
  显示 Display  Intel® HD Graphics 520
  网口 Ethernet  1 x RJ45 Intel® I211AT (10/100/1000 Mbps)
  1 x RJ45 Intel® I219-LM GbE (10/100/1000 Mbps)
  音频 Audio  Realtek® ALC269Q HD Audio Codec
  BIOS  AMI UEFI BIOS

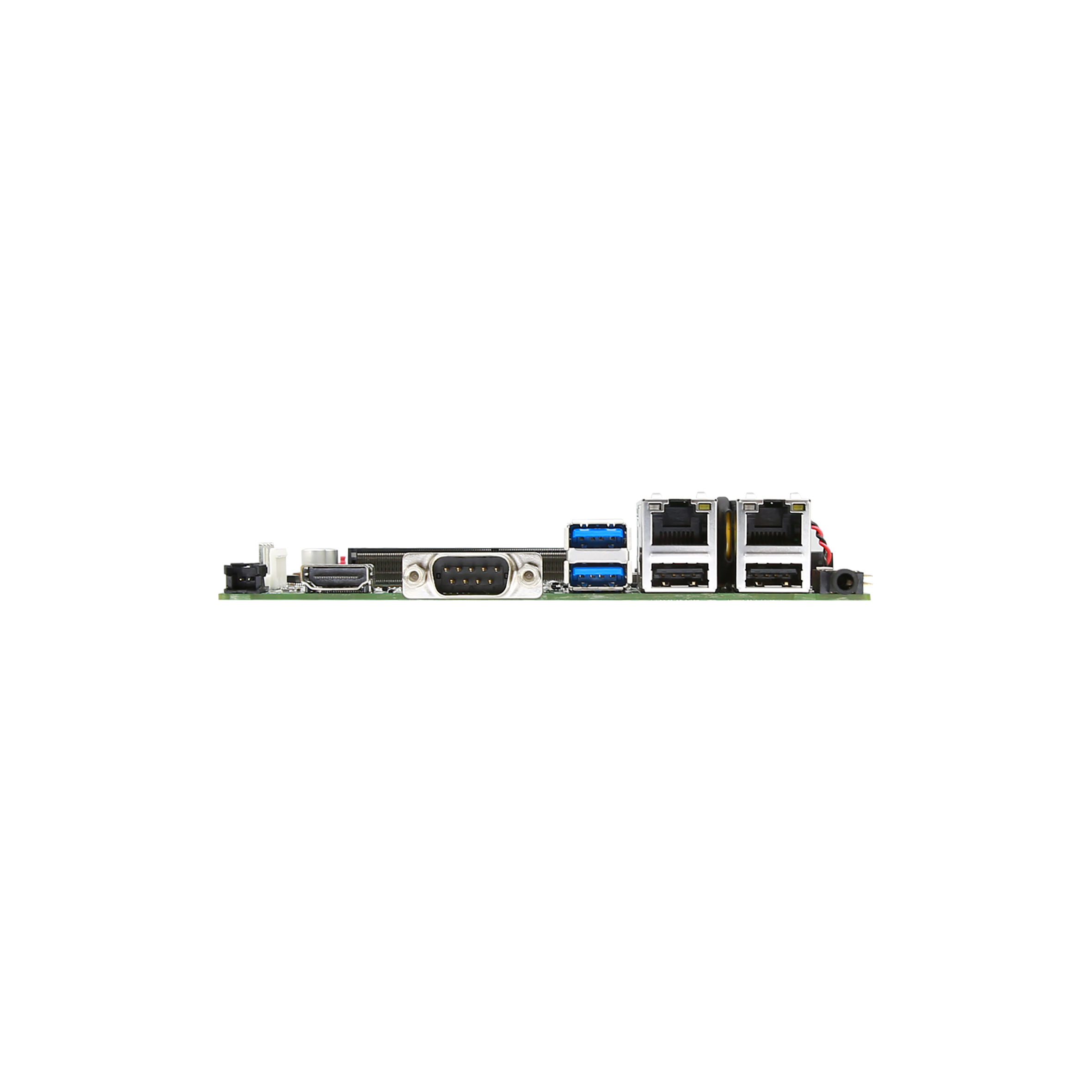

  外部接口 Rear I/O  2 x RJ45
  2 x USB 2.0, 2 x USB 3.0 (support USB SR Pro.）
  1 x RS232/422/485
  1 x HDMI: max resolution up to 4096 x 2160
  1 x Line out&Mic in (二合一 2 in 1)
  1 x RCRote
  内部接口 Internal I/O  1 x RS232
  1 x LVDS: max resolution up to 1920 x 1200
  2 x USB 2.0 pin header
  1 x 8 bit GPIO
  1 x Touch (1 x 9 pin header)
  1 x F_Panel (power LED, HDD LED, power button, reset button)
  1 x DC IN pin header
  扩展接口 Expansion  1 x M.2 2230 (for Wifi, PCIe&USB2.0信号)
  1 x Mini-PCIe (for Wifi/3G/4G/mSATA)
  1 x SIM
  环境 Environment  操作温度: -20℃ ~ 60℃
  存储温度: -40℃ ~ 85℃
  操作湿度: 5% ~ 90%
  存储湿度: 5% ~ 95%, 非凝结状态 Non-condensing
  电源输入 Power Input  9-36V DC
  尺寸 Dimensions  3.5" (146 x 105mm)
  操作系统OS  Windows 7/8/10, Linux



■ 配置Configuration

型号 Model NameCPU型号主频/超频
CEB-6103-W101i3-6100U2.3 GHz/不支持
CEB-6203-W101i5-6200U2.3 GHz/2.8 GHz
CEB-6503-W101i7-6500U2.5 GHz/3.1 GHz



备注：CEA-1PCI-PCIe-CEP   PCIe信号与主板M.2 2230共用。


文件名称
更新时间
操作
DS_CEB-6203-W100_20201017
2020-10-17
下载
类型型号 Model Name描述
标配CEA-PW12-CAB01 x DC IN, 1 x 4P, 120mm
选配CEA-6203-FAN0Skylake-U CPU Fan module
CEA-CM15-CAB91 x COM, 2 x 5P, 150mm, blue
CEA-US20-CAB92 x USB, 2 x 5P, 200mm, black
CEA-SA15-CAB01 x SATA, 7+4P, 150mm, w/o lock, 90°/90°
CEA-RM03-CAB01 x Phoenix conn(5.00), 30mm, fCRale
CEA-3COM-1F2NI/O expansion card, 3 x COM
CEA-2LAN-GBE0I/O expansion card, 2 x LAN(Intel 211AT)
CEA-1PCI-PCIE-CEPRiser card, PCI+PCIe X1
CEA-2PCI-CEPRiser card, 2 x PCI
CEA-1PCI-CEPRiser card, 1 x PCI
